Piscina OnLine>> Materiale del locale tecnico Quadro elettrico piscina Quadro elettrico multifunzione Smart control

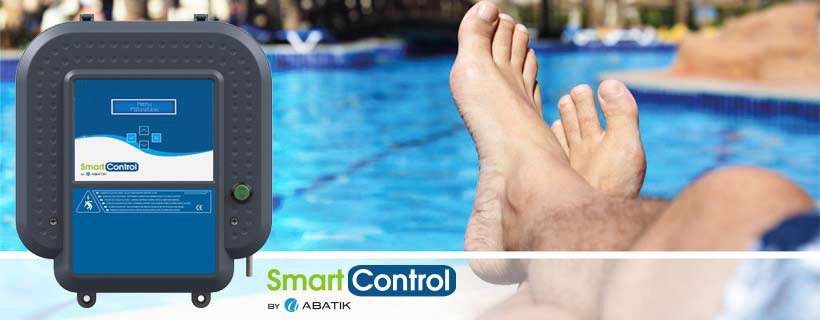

Quadro elettrico multifunzione Smart control

Quadro elettrico multifunzione Smart control
Prezzo consigliato dal fornitore 2017 a partire da :
658.80 €
Nostro prezzo a partire da :
519 € IVA inclusa Consegna gratuita
Ref. 023364
Quadro elettrico multifunzioni Smart control 100W
Centralizza diverse funzioni di manutenzione della piscina,
Gestione intelligente del sistema di filtrazione,
Programmazione del sistema di illuminazione,
Opzioni multiple
Disponibile
Galleggiante RNS-1 per Piscina a skimmer
Ref. 023779
EUR 129
129 €
Opzione regolazione di livello piscina skimmer Smart control
Ref. 023780
EUR 249
249 €
Quadro di comando distaccato per Smart control
Ref. 023778
EUR 269
269 €
Opzione regolazione di livello piscina sfioro Smart control
Ref. 023781
EUR 329
329 €
Quadro elettrico multifunzioni Smart control 100W
Ref. 023364
EUR 519
519 €
Quadro elettrico multifunzione Smart control
Il quadro elettrico effettua le operazioni necessarie al buon funzionamento della piscina centralizzando la filtrazione e l'alimentazione elettrica dei diversi accessori.

Lo Smart control rappresenta la nuova generazione dei quadri elettrici. Prodotto innovativo e vero concentrato di tecnologia, questo quadro elettrico raggruppa e rende automatiche le funzioni precedentemente ripartite tra diversi apparecchi, permettendo un risparmio di tempo, di spazio e di energia.

Lo Smart control è progettato per semplificare la manutenzione quotidiana della piscina.
Prodotto compatibile con le pompe monofase e trifase.

Oltre alle funzioni offerte dai quadri elettrici tradizionali, questo prodotto vi propone soluzioni ulteriori.

Funzioni speciali


Regolazione automatica del disgiuntore


Uno dei parametri fondamentali nelle piscine è l'adeguamento tra la potenza del disgiuntore magneto-termico e la potenza della pompa.
Con questo quadro elettrico universale, il disgiuntore elettronico si regola automaticamente. La pompa è protetta senza rischi di regolazioni sbagliate.

Gestione intelligente della filtrazione dell'acqua


Ottenere un'acqua sana e pura è fondamentale per godersi la propria piscina ma può talvolta rivelarsi complesso. Dato che la temperatura dell'acqua varia durante tutto l'anno, il tempo di filtrazione deve essere regolato in maniera permanente.

Lo Smart control vi permette di ottenere reali risparmi energetici rendendo automatico il sistema di filtrazione.

Scelto l'orario di avvio, la sonda dello Smart control trasmette al quadro elettrico la temperatura della vasca, e calcola automaticamente il tempo esatto della filtrazione necessaria.

Sono proposte quattro modalità :

- La modalità funzionamento forzato (ON) : la filtrazione funzionare senza considerare nessun altro parametro e fino a quando non decidete di spegnerla.
- La modalità blocco (OFF) : il quadro elettrico non funziona fino a nuova impostazione da parte vostra.
- La modalità programmabile (PROG) : possibilità di scegliere le ore di filtrazione (3 programmi possibili) grazie all'orologio programmabile.
- La modalità automatica (AUTO) (termoregolazione) : lo Smart control ottimizza costantemente il tempo ideale di filtrazione in base alla temperatura dell'acqua. È possibile impostare l'orario di avvio e la durata.

La durata consigliata di filtrazione quotidiana è di circa 10 ore.
Se questa durata vi sembra insufficiente, è possibile diminuirla o estenderla.

Esempi di filtrazione quotidiana calcolata in modalità automatica :
Temperatura dell'acqua in piscina10°15°20°25°30°35°
Tempo di filtrazione = 10 ore2 ore e 30 min5 ore7 ore 30 min10 ore15 ore20 ore
Tempo di filtrazione = 5 ore2 ore2 ore2 ore 30 min5 ore10 ore15 ore
Tempo di filtrazione = 14 ore6 ore 30 min9 ore11 ore 30 min14 ore19 ore24 ore


L'apparecchio è anche in grado di rilevare la presenza di una copertura sulla piscina. Nel caso, adatterà automaticamente il suo tempo di filtrazione.

Il cambio d'ora è a sua voltà già parametrato.

Protezione anti gelo


Lo Smart control integra un dispositivo anti gelo (disattivabile) impostabile in modalità automatica (AUTO) e programmabile (PROG). Si avvia quando sono rilevati 1° o 2° circa effettuando un test di temperatura di 10 minuti ogni ora.

- Se la temperatura esterna è inferiore a questa soglia, la filtrazione si avvia automaticamente per creare un movimento nell'acqua e impedirle di gelare.
- Quando la temperatura oltrepassa questa soglia, la modalità anti gelo si disattiva automaticamente.
- Quando la temperatura scende sotto lo 0°, la pompa è azionata in permanenza.

Alimentazione dei proiettori e gestione dei colori


Se la vostra vasca è già dotata di proiettori, questi saranno comunque compatibili :
- Se sono tipo LED
- Se sono delle lampadine classiche fino a 100VA. Al di là di questa potenza, si consiglia un quadro elettrico ulteriore affinché le lampade possano continuare a essere utilizzate senza dover venire sostituite.

Lo Smart control permette di pilotare la maggior parte dei sistemi di illuminazione programmando i colori e le animazioni dei LED installate nei proiettori mediante un trasformatore 12V. Questi proiettori possono essere indifferentemente monocromi o multi-colore.

Per pilotare a distanza i proiettori è fornito un telecomando a 4 vie, comprensivo di supporto murale.

Telecomando
Sono disponibili quattro modalità di funzionamento :
- OFF : l'illuminazione si spegne
- ON : l'illuminazione è accesa 24 ore su 24
- modalità programmabile (PROG) : per decidere l'accensione dei proiettori a un'ora precisa e per un periodo preciso, attraverso un orologio elettronico.
- modalità automatica (AUTO) : attiva l'illuminzione quando si fa notte e per una durata di 4 ore.

Presa di corrente murale protetta


Dato che è pratico avere vicino alla pompa una presa di corrente, mettiamo a vostra disposizione questo dispositivo ingegnoso.
Esiste anche la possibilità di scegliere che l'apparecchio collegato (un sistema di irrigazione automatica per esempio) si avvii in base alla stessa modalità di funzionamento del sistema di filtrazione : stessa ora di avvio, stessa durata... (sistema di "asservimento").

Opzioni


Opzione regolazione di livello


È importante verificare che il livello d'acqua sia sempre sufficiente. A questo scopo vi si offrono 3 opzioni :

a/ semplice galleggiante : il quadro elettrico rileva la carenza d'acqua ma non aziona nessun comando di riempimento.

b/ 2 opzioni che rilevano la mancanza d'acqua e azionano automaticamente la valvola di riempimento :

- per le piscine a skimmer : 1 kit comprendente un galleggiante, una valvola elettrica, i raccordi necessari e un kit di fusibili.
- per le piscine a bordo sfioratore : 1 kit comprendente 4 galleggianti, una valvola elettrica, i raccordi necessari e un kit di fusibili.

Galleggiante semplice
Valvola elettrica
Valvola elettrica

Canale con 4 galleggianti


Opzione quadro di controllo distaccato



Per il massimo confort di utilizzo, potete controllare il vostro quadro elettrico mediante un display distaccato, installando per esempio un quadro di controllo dentro la vostra casa.

In questa maniera potrete gestire a distanza tutte le funzioni desiderate.
Il quadro di controllo deve essere posto a una distanza massima di 1000 metri dal quadro elettrico (connessione con cavi).

Opzione applicazione Smartphone per quadro di comando distaccato


Per una maggiore mobilità è possibile scaricare una applicazione sul vostro Smartphone (applicazione disponibile su piattaforma iOs e Android) che permette di comandare in Bluetooth fino a 3 quadri elettrici.
La distanza d'azione del telecomando è di 10 metri.

Questa opzione vi permette di controllare a distanza tutte le funzioni dello Smart control : filtrazione, illuminazione ...

L'interfaccia


Semplice e intuitiva, l'interfaccia è composta da un display multifunzione a cristalli liquidi, 4 tasti e 6 spie.

Validazione, OK. Permette di validare la scelta di un programma

Annulla. Permette di tornare indietro, annullare senza validare le modifiche in corso

Alto, più. Permette di aumentare un valore, spostarsi verso l'alto tra i parametri o i programmi

Basso, meno. Permette di diminuire un valore, spostarsi verso il basso tra i parametri o i programmi



Raccomandazioni tecniche


Installazione


Tensione di alimentazione
Monofase 230V - aC 50/60 Hz
Potenza consumata
20W (elettronica di comando + contatori)
Dimensioni del cofanetto
350 X 290 X 150mm
Dimensioni del pacco
395 X 300 X 162mm
Installazione
fissaggio murale
Indice di protezione
Ip-44
Alimentazione dei proiettori
12V 100VA
Telecomando radio
4 vie 433.92 MHz
Corrente massima della pompa di filtrazione
0.3A < In > 12.0A
Corrente massima
5,0A massima
Corrente massima di filtrazione + booster
1,3A < In > 16,0A
Corrente massima valvola elettrica di riempimento
1,0A massimo
Corrente massima di riscaldamento
contatto secco (25A massimo)
Corrente massima totale
16,0A massimo

La protezione elettrica


È importante assicurarsi della corretta protezione elettrica dello Smart control.
Badate quindi a :

- installare il dispositivo protetto dalla pioggia, dagli schizzi d'acqua e dai raggi UV, a più di 3.50 m dal bordo della piscina o all'interno di un locale tecnico.

- verificare la presenza di una protezione corto-circuito il cui calibro (massimo 16A) è sufficiente per alimentare tutti gli elementi connessi al quadro elettrico.

- verificare la presenza di una protezione differenziale 30mA che offra una possibilità di interruzione superiore al calibro di protezione corto-circuito.

Schema di installazione

Contenuto del pacco


- 1 quadro multifunzioni Smart control
- una sonda di temperatura da avvitare direttamente in un collarino di tenuta 1/2''. È incluso anche un collarino dal diametro di 50 mm.
- 1 telecomando"Brio" per controllare l'illuminazione dei LED con il suo supporto murale e un sacchetto di 6 viti + 6 collarini di fissaggio.
- 1 manuale.

Garanzia

2 anni

** Isole escluse

Foto non contrattuali
Prezzo Iva Inclusa
