Scambiatore termico CLIMEXEL

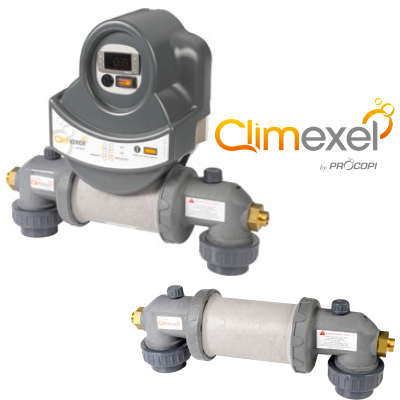

Lo scambiatore CLIMEXEL é concepito per essere installato in by-pass su delle caldaie o delle pompe di calore. E' disponibile in una versione semplice (versione Solo) o munito di un guscio e di un regolatore elettronico che permette di regolare automaticamente la temperatura dell'acqua (versione CA).
Questo scambiatore con placche a spirale é fabbricato in titanio, materiale inalterabile, che conferisce un eccellente rendimento grazie alla sua grande superficie di scambio. Nella versione con guscio, tutti gli elementi necessari al buon funzionamento sono preinstallati per essere raccordati direttamente al circuito di filtrazione.

Cosa é uno scambiatore di calore?
E' un apparecchio specificatamente concepito per il riscaldamento della piscina. Due circuiti idraulici circolano contro corrente all'interno dello scambiatore.
Il circuito primario, quello della caldaia o della pompa di calore della casa produce un acqua a 40/80°C. Il circuito secondario, quello della piscina, é riscaldato dal contatto con le sottili pareti dello scambiatore all'interno del quale scorre l'acqua del circuito primario.

1. Pompa di filtrazione 2. Filtro 3. Valvola del filtro

4. Scambiatore CLIMEXEL 5. By-pass 6. Caldaia

Placche in titanio Gli scambiatori termici CLIMEXEL sono equipaggiati di placche al Titanio : - Superficie di scambio piu' importante Rendimento termico superiore. - Metallo inalterabile Compatibile con tutti i tipi di trattamento dell'acqua.

Scambiatore termico in titanio totalmente compatibile con tutti i tipi di trattamento dell'acqua, compresa l'elettrolisi salina. Garanzia 5 anni. Il corpo dello scambiatore é in resina di sintesi. Uscita a 90° per un facile raccordo in by-pass. Dotato di 2 raccordi unions da Ø50 o 63mm per il circuito secondario (piscina)




Potenza restituita in funzione della temperatura primaria e secondaria

Modello 25 kW

T° circuito primario	50	60	70	80	90
T° vasca	20°	20°	20°	20°	20°
Volume piscina maxi	30m3	30m3	50m3	50m3	50m3

Modello 40 kW

T° circuito primario	50	60	70	80	90
T° vasca	20°	20°	20°	20°	20°
Volume piscina maxi	50m3	50m3	100m3	100m3	100m3

Modello 60 kW

T° circuito primario	50	60	70	80	90
T° vasca	20°	20°	20°	20°	20°
Volume piscina maxi	80m3	80m3	150m3	150m3	150m3

Modello 90 kW

T° circuito primario	50	60	70	80	90
T° vasca	20°	20°	20°	20°	20°
Volume piscina maxi	100m3	100m3	200m3	200m3	200m3

Modello	25 kW	40 kW	60 kW	90 kW
Potenza nominale (kW)	25	40	60	90
Raccordo Primario Caldaia	Ø 3/4 ‘’ filettato	Ø 3/4 ‘’ filettato	Ø 3/4 ‘’ filettato	Ø 3/4 ‘’ filettato
Raccordi Secondario Piscina PVC	Ø 50 o 63 da incollare	Ø 50 o 63 da incollare	Ø 50 o 63 da incollare	Ø 50 o 63 da incollare
Portata Primaria Riscaldamento (m3/h)	0,72	1,20	1,74	2,12
portata minima Secondaria Piscina (m3/h)	2,70	4,32	6,36	9,10
Pesi (kg)	6,0	6,5	7,0	7,5

Foto non contrattuali
