Piscina OnLine>> Riscaldamento piscina Riscaldamento solare Sistema di riscaldamento solare per piscina Heliocol

Sistema di riscaldamento solare per piscina Heliocol

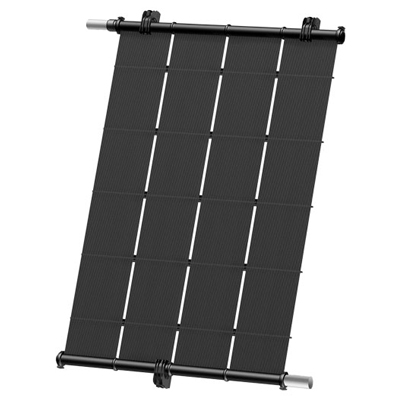

Riscaldamento solare Heliocol
Prezzo consigliato dal fornitore 2017 a partire da :
1766 €
Nostro prezzo a partire da :
1766 € IVA inclusa Consegna gratuita
Ref. 024240
Kit riscaldamento solare Heliocol per piscina da 4x8m
Per prolungare la stagione dei bagni,
Installazione al suolo e su tutti i tipi di tetto,
Grande capacità di assorbimento del calore,
Risparmi energetici,
100% ecologico
Disponibile
Kit riscaldamento solare Heliocol per piscina da 4x8m
Ref. 024240
EUR 1766
1766 €
Kit riscaldamento solare Heliocol per piscina da 4x9m
Ref. 024241
EUR 2024
2024 €
Kit riscaldamento solare Heliocol per piscina da 5x10m
Ref. 024242
EUR 2497.60
2497.60 €
Kit riscaldamento solare Heliocol per piscina da 5x11m
Ref. 024243
EUR 2765.60
2765.60 €
Kit riscaldamento solare Heliocol per piscina da 5x12m
Ref. 024244
EUR 2999
2999 €
Kit risclaldamento solare Heliocol per piscina da 6x12m
Ref. 024245
EUR 3499.20
3499.20 €
Valvola motorizzata 3 vie Ø 50 mm con regolazione distaccata
Ref. 010435
EUR 899
899 €
Valvola motorizzata 3 vie Ø 50 mm con regolazione integrata
Ref. 010436
EUR 749
749 €
Sistema di comando e di regolazione per pompa ausiliaria
Ref. 010437
EUR 569
569 €
Pompa Caliente Trend 1 CV mono
Ref. 017270
EUR 259
259 €


Il Sistema di riscaldamento solare per piscina Heliocol vi permette di fare il bagno in un'acqua scaldata in maniera naturale tutto l'anno. La struttura unica dei suoi pannelli rende possibile un'installazione sicura, per un utilizzo estremamente confortevole.

Il vantaggio di questi pannelli solari è che possono essere installati non solo al suolo ma anche su qualsiasi tipo di tetto, e questo indipendentemente dall'inclinazione o il rivestimento. Posizionati in questa maniera, i pannelli captano i raggi solari per trasmettere il loro calore all'acqua della vostra vasca.
Badate semplicemente al loro orientamento : sud, sud-ovest e una inclinazione ideale di 30° per una massima efficacia.

Potete collegare tra di loro quanti pannelli volete, in funzione della superficie disponibile e del volume della vostra vasca.

I suoi vantaggi in breve


Aumento di temperatura
Grazie alla taglia dei tubi di questi pannelli, la temperatura dell'acqua della vostra piscina aumenta di una decina di gradi in una settimana in caso di bel tempo.

Pannelli adattabili
Grazie alle taglie differenti dei pannelli disponili, il sistema di riscaldamento solare Heliocol si adatta perfettamente al vostro ambiente e ai vostri bisogni.

Flessibilità
La struttura a tubi individuali rende possibile l'aggiramento di eventuali piccoli ostacoli sul vostro tetto : camini, sistemi di aerazione...

Una struttura unica
La forza del riscaldamento solare consiste nella struttura dei tubi che lo compongono. I tubi sono interdipendenti : questo evita la formazione di muffa tra un tubo e l'altro e il deposito di sporcizie, oltre ad agevolare l'evaporazione dell'umidità presente sul tetto.

Nessuna manutenzione
La struttura unica dei pannelli solari Heliocol permette un utilizzo confortevole e non richiede manutenzioni. Il sistema Heliocol in plastica brevettato non richiede nessuna sorveglianza da parte vostra.

Resistenza
Nessuna preoccupazione per quanto riguarda la resistenza dei pannelli alle intemperie. I pannelli resistono ai venti violenti, alle tempeste, ai temporali, al gelo e ad altri eventi climatici.

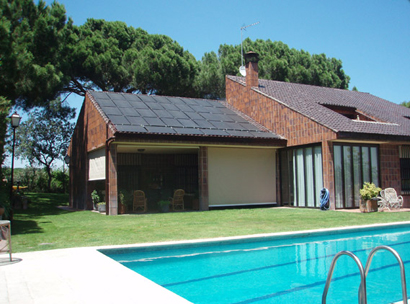

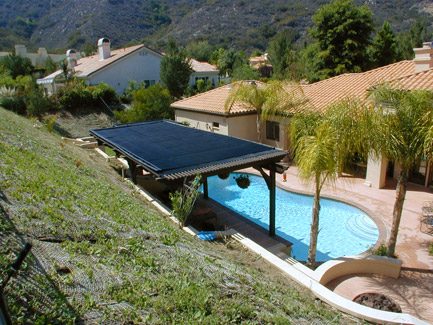

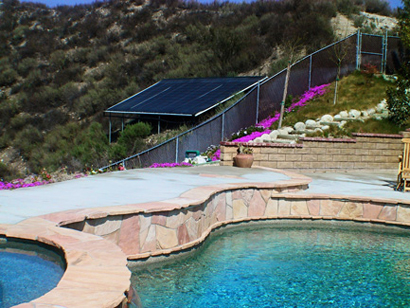

Installazione su tettoInstallazione inclinata

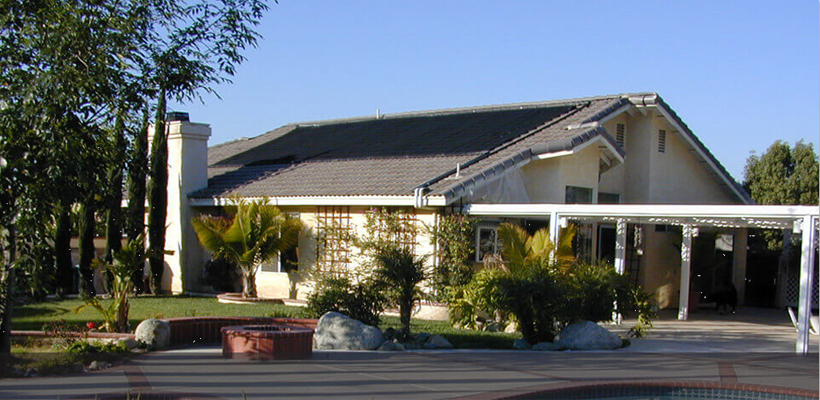

Installazione su tettoInstallazione su tetto

Caratteristiche tecniche


InstallazioneAl suolo o rialzata
Orientamentosud o sud-ovest
MaterialiPolipropilene specificamente trattato per il calore e i raggi UV
Dimensioni L x l292 x 120 cm
Superficie3,50 m²
Numero di tubi per tappetino152 (38 x 4) ovvero 450 m di tubi
Spessore6,2 cm
Peso di un pannello vuoto8,2 kg
Perdita di carica0,5 mCE per fila di pannelli
Pressione massima6 Bar
Temperatura massima90° C
Volume d'acqua per pannello11,4 litri
ColoreNero

Installazione su tetto

Installazione dei pannelli


Per la massima efficacia, è necessario che la superficie totale dei pannelli Heliocol rappresenti il 60% della superficie della piscina.
Per distribuire meglio la perdita di carica, è caldamente consigliato installare 7 pannelli massimo per ogni fila ; in caso di un numero superiore di pannelli, installarli su due o più file.

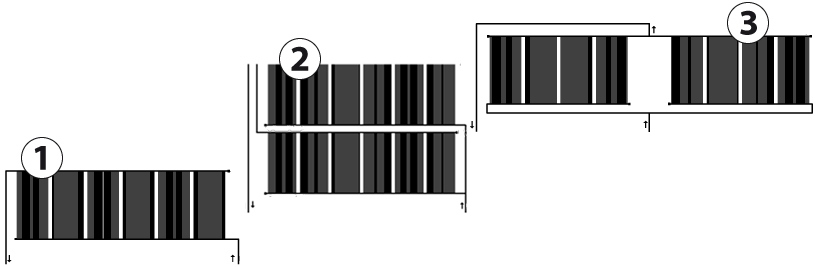

Schema di posa
1 Su una fila
2 Su due file
3 Su una fila con alimentazione condivisa

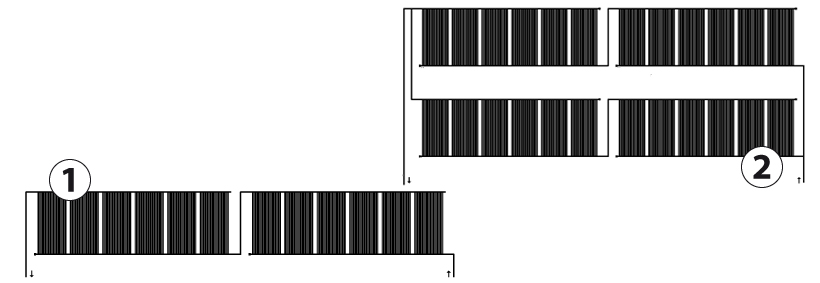

Schema di installazione
1 In serie
2 In parallelo

Dimensioni della piscinaNumero di pannelli Heliocol necessari
8 x 4 m6
9 x 4 m7
10 x 5 m9
11 x 5 m10
12 x 5 m11
12 x 6 m13

Gli elementi del riscaldamento solare Heliocol in dettaglio

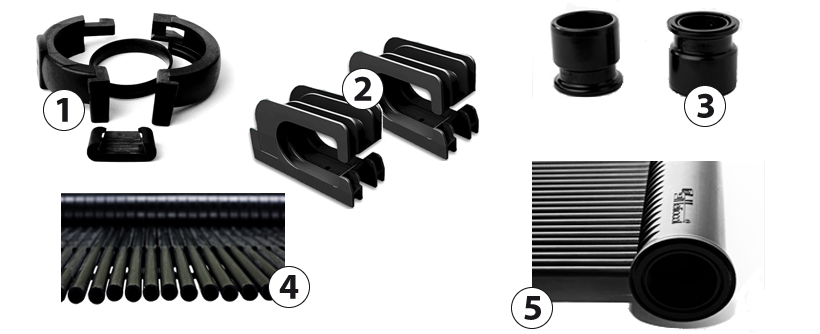

Componenti del Kit Heliocol
1. Collarino di tenuta da 50 mm x 3/4''
2. Raccordi "coccodrillo" alti e bassi (per attaccare il pannello al tetto)
3. Raccordi di tubi
4. Tubi costitutivi del pannello
5. Testa sovrastampata

Regolazione manuale


La regolazione manuale sfrutta la pompa di filtrazione per far circolare l'acqua nei pannelli, che devono essere situati il più vicino possibile al locale tecnico. Attenzione : i pannelli non devono essere alimentati durante la notte o quando fa brutto tempo (pioggia, neve, freddo) dato che l'acqua della piscina può raffreddarsi. 3 valvole manuali (in opzione) permettono di regolare o isolare l'alimentazione dei pannelli.

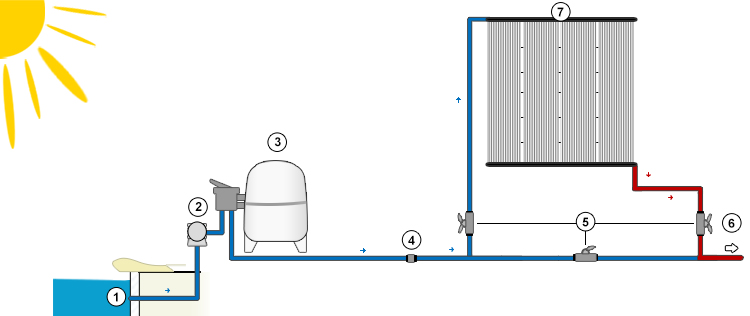

Regolazione manuale
1. Aspirazione
2. Pompa di filtrazione
3. Filtro
4. Valvola anti-ritorno
5. Valvola by-pass a 3 vie (opzionale)
6. Mandata verso la piscina
7. Pannello solare Heliocol

Regolazione automatica


La regolazione automatica con pompa ausiliaria permette di ottimizzare l'efficacia del sistema non facendo passare l'acqua nei pannelli quando le condizioni climatiche non sono ideali.
Questa configurazione è adatta se i pannelli si trovano distanti dal locale tecnico.
Valvola motorizzata

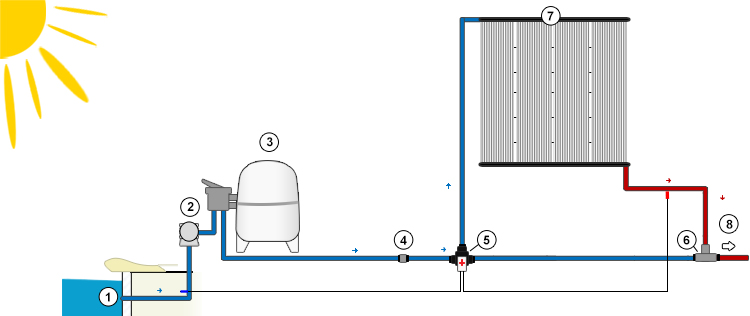

Schema regolazione automatica

1. Utilizzo della pompa di filtrazione grazie a una valvola motorizzata a 3 vie comandata da una regolazione di temperatura :


Si può optare per questa configurazione se il tappetino non si trova a una distanza superiore a 6 metri rispetto alla superficie dell'acqua. La valvola motorizzata a 3 vie è installata sulla canalizzazione in provenienza dal filtro. La regolazione di temperatura apre o chiude la valvola in funzione delle differenze di temperatura. Allorché l'acqua deve essere scaldata, il flusso è pompato attraverso il tappetino. L'acqua scaldata ritorna nel circuito attraverso un raccordo a T.

A/ Valvola motorizzata 3 vie Ø50mm con regolazione integrata


La società Praher ha anche studiato una valvola in PVC particolarmente economica ed efficace, con regolazione solare integrata.

La valvola SC03 può facilmente essere integrata grazie ad adattatori opzionali per i tubi delle vasche fuori terra. La temperatura dell'acqua desiderata può essere regolata tra +20°C e +40°C.

Questa regolazione comprende anche :
- una sonda destinata alla misurazione della temperatura dell'acqua in vasca, con 3 m di cavo,
- una sonda di temperatura dell'aria, con 10 m di cavo.

Disponibile in formato DN40/d50, comando elettrico EO510 MVO 12-230V AC/DC, rotula speciale per la compensazione della pressione, regolazione manuale d'urgenza, protezione IP54, conforme alle norme europee e indicazione visiva della posizione.
Valvola motorizzata

B/ Valvola motorizzata a 3 vie Ø50 mm con regolazione distaccata


Composta da un'unità di controllo pronta al collegamento e compatta (norma DIN), con cui è possibile regolare manualmente la temperatura dell'acqua desiderata (da +20°C a +40°C).

Questa regolazione comprende anche :
- una sonda destinata a misurare la temperatura dell'acqua in vasca, con 3 metri di cavo,
- una sonda di temperatura dell'aria, con 10 metri di cavo,
- una valvola PVC Praher, 3 vie DN40/d50 , MVO 12-230V AC/DC, regolazione manuale d'urgenza, protezione IP54, certificazione europea e indicazione visiva della posizione.
Valvola motorizzata a 3 vie

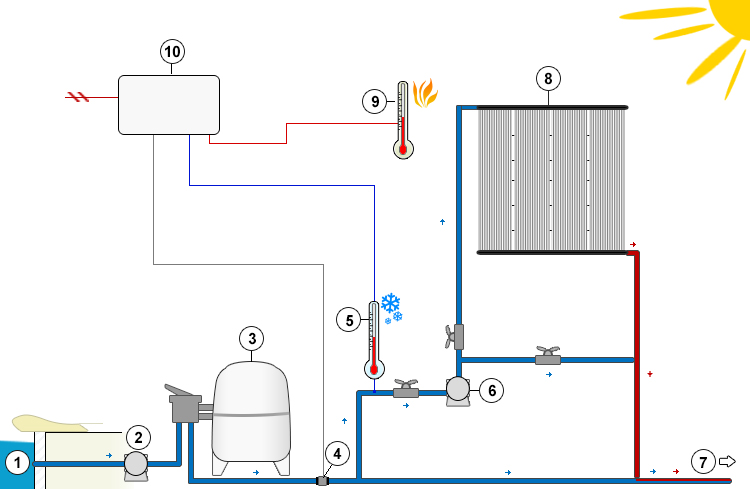

Schema regolazione automatica
1. Aspirazione
2. Pompa di filtrazione
3. Filtro
4. Rilevatore di portata
5. Sonda di temperatura dell'acqua
6. Pompa ausiliaria
7. Mandata verso la piscina
8. Pannello solare Heliocol
9. Sonda di temperatura dell'aria
10. Quadro elettrico di regolazione automatica

2. Pompa ausiliaria separata e regolazione della temperatura integrata nel circuito dell'acqua :


Quando il pannello è situato a una distanza superiore a 15 m rispetto alla superficie dell'acqua, è preferibile o necessario installare una pompa distaccata per il riscaldamento solare.
L'acqua è allora deviata mediante un raccordo a T posto prima del filtro, in direzione del pannello.

Il funzionamento di questa pompa è comandato da un sistema di regolazione di temperatura. La pompa del filtro e la pompa solare sono regolate separatamente l'una dall'altra. Si raccomanda l'installazione delle valvole anti-ritorno nel circuito solare e nel circuito di filtrazione.

Sistema di comando e regolazione per pompa solare


Composta da una unità di comando compatta, pronta al collegamento, su cui la temperatura dell'acqua desiderata può essere regolata (da +5°C a +60°C).

Questa regolazione comprende anche una sonda destinata alla misurazione della temperatura dell'acqua in vasca, con 3 metri di cavo, e una sonda della temperatura dell'aria con 10 metri di cavo.

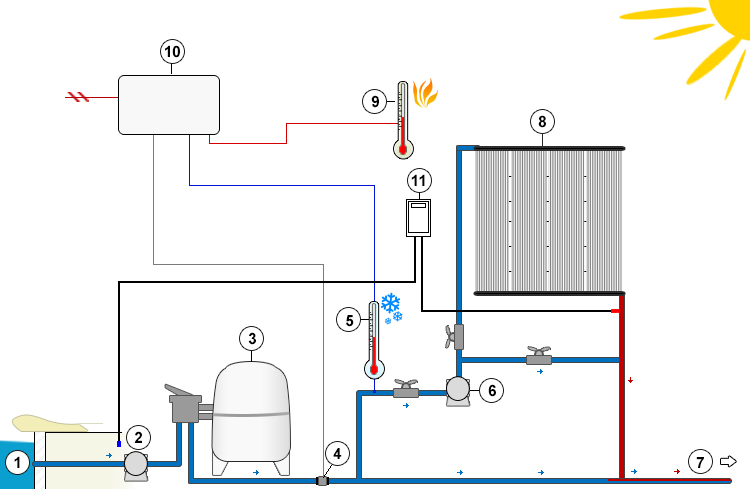

Regolazione temporale
1. Aspirazione
2. Pompa di filtrazione
3. Filtro
4. Rilevatore di portata
5. Sonda di temperatura dell'acqua
6. Pompa ausiliaria
7. Mandata verso la piscina
8. Pannello solare Heliocol
9. Sonda di temperatura dell'aria
10. Quadro elettrico di regolazione automatica
11. Regolazione di temperatura integrata

Garanzia

10 anni sui pannelli
