Coperture per piscina Serrande automatiche e manuali per piscina Copertura a serranda automatica sommersa Imm'Ax Copertura a serranda automatica sommersa Imm'Ax
Prezzo consigliato dal fornitore
2024 a partire da :
6990 €
Nostro prezzo a partire da :
6990 € IVA inclusa
Ref. Abatik 001645
Serranda automatica sommersa ABRIBLUE Modello IMM'AX motore nell'asse
Serranda automatica sommersa ABRIBLUE Modello IMM'AX motore nell'asse
Disponibile
La serranda per piscina Imm'Ax è ideale per vasche in costruzione o vasche già esistenti. I suoi punti forti sono : Montaggio semplificato - Ingombro ridotto - Protezione - Sicurezza - Isolamento termico.
Equilibrio ideale tra sicurezza, funzionalità, discrezione ed estetica.
Per per la ricezione della merce sono richieste almeno 2 persone.
Rivolgetevi ai nostri consulenti allo 800 986 375 per sapere i costi di trasporto della vostra copertura a tapparella.
La serranda automatica permette di rendere sicura la vostra piscina limitando i lavori di installazione. Questo avviene grazie a un semplice cavo che collega la tapparella al quadro elettrico posto nel locale tecnico della vostra piscina.
L'installazione di una serranda immersa deve obbligatoriamente essere accompagnata dalla posa di una messa a terra, per migliorare la resistenza alla corrosione.
Si adatta a quasi tutte le vasche esistenti o da realizzare.
Per le pareti non verticali, siete pregati di consultarci.
I tappi sono provvisti di alette da 20 mm. Per regolare la larghezza del piano della serranda a quella della vasca, potete toglierle ed eventualmente sostituirle con delle alette da 10, 15, 25 o 30 mm che potete ordinarci. Attenzione, qualsiasi ritaglio di un tappo ne annulla la garanzia di tenuta stagna e la garanzia di rigidità della doga e del piano.
Per sganciare una doga, procedere in maniera inversa (rispetto alla fig.1) premendo sulla parte inferiore dell'incavo femmina (doga sinistra) per staccare il gancio superiore della parte maschio (doga destra).]
Preparazione del bordo
Bordo (A)
Graticolato (B)
Putrella (C)
Parete o muro di separazione (D)
Contrappeso (E)
- La fossa tecnica è obbligatoria per evitare qualsiasi accesso al rullo delle doghe delle serrande immerse. Le pareti sono verticali e parallele e i suoi angoli sono a 90°.
- La larghezza della fossa tecnica deve assicurare la rotazione del rullo delle tapparelle (attenzione ai raggi) e la sua profondità deve permettere l'installazione e il movimento dei contrappesi.
- Quando esisistono, i pezzi premurati (delle flange, dei quadri di putrella o di passante a muro) devono essere accuratamente installati su tutta la lunghezza evitando qualsiasi penetrazione nel cemento.
- Dei fissaggi con impasti chimici sono disponibi su richiesta.
Pre-muratura delle flange
1. Bordo 2. Cemento 3. Affioramenti
Pre-muratura della scatola della putrella / guida
1. Bordo 2. Cemento 3. Affioramenti
- Deve essere posto orizzontalmente al pavimento e perpendicolarmente alla piscina.
- Le staffe dell'IMMAX vanno fissate contro le pareti.
- Lo spostamento laterale dell'asse dovrà essere bloccato tramite il serraggio degli anelli d'arresto.
-La meccanica è staccabile e garantisce in qualsiasi momento una messa in sicurezza manuale della vasca tramite lo srolotamento completo della copertura dopo aver interrotto l'alimentazione elettrica e liberato il cavo motore.
In questo caso, i fine corsa funzioneranno dopo il riavvio normale della tapparella.
Il motore dell'IMMAX deve essere montato con del grasso sull'albero. Le facce in ceramica devono essere montate l'una contro l'acqua nella traversa di parete con la massima attenzione (superfici lisce e pulite).
La serranda automatica Banc Classic è dotata di un dispositivo anti-sollevamento conforme alla norma NFP 90-308. Questo sistema si compone di flange ABS + Cinghie+ Supporti da fissare sulla parete. Il numero di dispositivi dipende dalla larghezza della vasca : ne sono necessari almeno 2 per parete.
Disponibile in opzione, il sistema di sicurezza Coverlock è facile da utilizzare grazie al suo nottolino.
Flange ABS + Cinghie + Supporti in inox da fissare sotto i bordi disponibili in opzione.
Sistema di sicurezza Coverlock
Wing System
Equilibrio ideale tra sicurezza, funzionalità, discrezione ed estetica.
Per per la ricezione della merce sono richieste almeno 2 persone.
Rivolgetevi ai nostri consulenti allo 800 986 375 per sapere i costi di trasporto della vostra copertura a tapparella.
La serranda automatica ABRI BLUE Imm'Ax è la risposta per tutti coloro che desiderano utilizzare la propria piscina conservando l'estetica della propria zona relax.
Poco ingombrante e gradevole, la serranda immersa è poco visibile.
Affidabile : La tapparella immersa Imm'Ax è conforme alla norma NFP90-308.
Motore intelligente posto nell'asse : Il motore tubolare della serranda immersa gestisce i fine corsa senza sensore esterno. Intelligente, questo motore è capace di dare informazioni sul suo stato agli apparecchi di trattamento dell'acqua per la regolazione.
Pratica : Le manovre di apertura e chiusura sono eseguite da una sola persona grazie alla chiave di contatto, bastano 3 minuti per avvolgere o srotolare la tapparella.
Il blocco della serranda comporta la massima sicurezza.
Economica : Limitazione dell'evaporazione d'acqua. Riduce la pulizia e mantiene l'acqua più pulita.
Le tapparelle opache impediscono la fotosintesi che favorisce lo sviluppo delle alghe.
La serranda conserva la temperatura della vostra acqua, prolungando così la stagione dei bagni.
Ingombro ridotto grazie al motore posto nell'asse del rullo, per permettere la ritrazioni dei supporti durante il periodo invernale.
Poco ingombrante e gradevole, la serranda immersa è poco visibile.
Affidabile : La tapparella immersa Imm'Ax è conforme alla norma NFP90-308.
Motore intelligente posto nell'asse : Il motore tubolare della serranda immersa gestisce i fine corsa senza sensore esterno. Intelligente, questo motore è capace di dare informazioni sul suo stato agli apparecchi di trattamento dell'acqua per la regolazione.
Pratica : Le manovre di apertura e chiusura sono eseguite da una sola persona grazie alla chiave di contatto, bastano 3 minuti per avvolgere o srotolare la tapparella.
Il blocco della serranda comporta la massima sicurezza.
Economica : Limitazione dell'evaporazione d'acqua. Riduce la pulizia e mantiene l'acqua più pulita.
Le tapparelle opache impediscono la fotosintesi che favorisce lo sviluppo delle alghe.
La serranda conserva la temperatura della vostra acqua, prolungando così la stagione dei bagni.
Ingombro ridotto grazie al motore posto nell'asse del rullo, per permettere la ritrazioni dei supporti durante il periodo invernale.
La serranda automatica permette di rendere sicura la vostra piscina limitando i lavori di installazione. Questo avviene grazie a un semplice cavo che collega la tapparella al quadro elettrico posto nel locale tecnico della vostra piscina.
L'installazione di una serranda immersa deve obbligatoriamente essere accompagnata dalla posa di una messa a terra, per migliorare la resistenza alla corrosione.
Si adatta a quasi tutte le vasche esistenti o da realizzare.
Per le pareti non verticali, siete pregati di consultarci.
Caratteristiche tecniche
Flange
x 2 da fissare alla parete
Asse
x 1 montato su cuscinetto portante
Motore elettrico
24 V tubolare con sistema di gestione di fine corsa
Quadro trasformatore
x 1
Apertura / chiusura
Contattore a chiave, 3 posizioni
Piano galleggiante
Composto da doghe
Putrella
x 1 in alluminio laccato colore bianco (sabbia opzionale)
Zoccoli di fissaggio per putrella
x 2
Contrappesi con cinghia per zavorramento del piano
x 1
Piano
PVC bianco o sabbia (alluminio o legno opzionale)
Partizione di separazione mobile
Tapparelle in PVC rinforzi in inox
Scivoli per partizione
x 2 in alluminio laccato bianco
Kit di sicurezza
a cinghie
Condizioni di utilizzo
Per tutte le stagioni
Dettagli sulle tapparelle
Tapparelle
PVC estruse e trattate anti-macchie
Composizione
Calcio/Zinco anti UV
Larghezza delle doghe
83mm
Spessore delle doghe
17,5mm
Tenuta al calore
Eccellente
Incastro semplificato
Sistema di incastro maschio - femmina
Tappi
Tappi saldati in officina + alette mobili
Colori
Bianco, blu, sabbia, grigio, marmo blu, policarbonato trasparente, blu traslucido, doppio strato argenteo, doppio strato blu
Forme delle piscine compatibili
Forme rettangolari : per altre forme siete pregati di consultarci
Scala opzionale
In fondo alla vasca : siete pregati di consultarci
Colori delle doghe
L'assemblaggio delle doghe
Per inserire una doga nell'altra, cominciate a inserire il gancio inferiore della parte maschio della doga destra nella scalanatura femmina della doga sinistra (fig.1).
- Riprodurre il movimento di oscillazione fino all'incastro completo della doga (fig.2).
- Fissare il primo gruppo di doghe dotato di cinghie di avvolgimento mediante una pinza. Ripartire in maniera omogenea lo scarto laterale del piano (fig.3).
- Riprodurre il movimento di oscillazione fino all'incastro completo della doga (fig.2).
- Fissare il primo gruppo di doghe dotato di cinghie di avvolgimento mediante una pinza. Ripartire in maniera omogenea lo scarto laterale del piano (fig.3).
I tappi sono provvisti di alette da 20 mm. Per regolare la larghezza del piano della serranda a quella della vasca, potete toglierle ed eventualmente sostituirle con delle alette da 10, 15, 25 o 30 mm che potete ordinarci. Attenzione, qualsiasi ritaglio di un tappo ne annulla la garanzia di tenuta stagna e la garanzia di rigidità della doga e del piano.
Per sganciare una doga, procedere in maniera inversa (rispetto alla fig.1) premendo sulla parte inferiore dell'incavo femmina (doga sinistra) per staccare il gancio superiore della parte maschio (doga destra).]
Colore del graticolato
Installazione della serranda

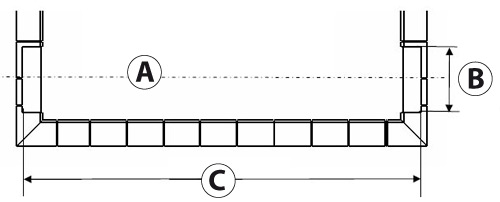

Preparazione del bordo
Asse di avvolgimento della serrada (A)
Larghezza della fossa tecnica (B)
Vasca + 45cm (C)
Larghezza della fossa tecnica (B)
Vasca + 45cm (C)
Ingombro della serranda
Lunghezza vasca
L : Larghezza minima fossa
8m
560mm
9m
590mm
10m
620mm
11m
640mm
Bordo (A)
Graticolato (B)
Putrella (C)
Parete o muro di separazione (D)
Contrappeso (E)
- La fossa tecnica è obbligatoria per evitare qualsiasi accesso al rullo delle doghe delle serrande immerse. Le pareti sono verticali e parallele e i suoi angoli sono a 90°.
- La larghezza della fossa tecnica deve assicurare la rotazione del rullo delle tapparelle (attenzione ai raggi) e la sua profondità deve permettere l'installazione e il movimento dei contrappesi.
- Quando esisistono, i pezzi premurati (delle flange, dei quadri di putrella o di passante a muro) devono essere accuratamente installati su tutta la lunghezza evitando qualsiasi penetrazione nel cemento.
- Dei fissaggi con impasti chimici sono disponibi su richiesta.
I pezzi da murare
Pre-muratura delle flange
1. Bordo 2. Cemento 3. Affioramenti
Pre-muratura della scatola della putrella / guida
1. Bordo 2. Cemento 3. Affioramenti
L'asse
- Deve essere posto orizzontalmente al pavimento e perpendicolarmente alla piscina.
- Le staffe dell'IMMAX vanno fissate contro le pareti.
- Lo spostamento laterale dell'asse dovrà essere bloccato tramite il serraggio degli anelli d'arresto.
-La meccanica è staccabile e garantisce in qualsiasi momento una messa in sicurezza manuale della vasca tramite lo srolotamento completo della copertura dopo aver interrotto l'alimentazione elettrica e liberato il cavo motore.
In questo caso, i fine corsa funzioneranno dopo il riavvio normale della tapparella.
Il motore dell'IMMAX deve essere montato con del grasso sull'albero. Le facce in ceramica devono essere montate l'una contro l'acqua nella traversa di parete con la massima attenzione (superfici lisce e pulite).
Il cablaggio
1. Locale tecnico.
2. Cavo commutatore a chiave 3 x 1.5 mm².
3. Cavo potenza motore 24V :
2 x 6mm² si L < 15m OU 2 x 10mm² si 15 < L < 30m
Connessioni scatola stagna.
4. Cavo fine corsa 4 x 1.5mm².
5. Vasca.
2. Cavo commutatore a chiave 3 x 1.5 mm².
3. Cavo potenza motore 24V :
2 x 6mm² si L < 15m OU 2 x 10mm² si 15 < L < 30m
Connessioni scatola stagna.
4. Cavo fine corsa 4 x 1.5mm².
5. Vasca.
Sistema di sicurezza
La serranda automatica Banc Classic è dotata di un dispositivo anti-sollevamento conforme alla norma NFP 90-308. Questo sistema si compone di flange ABS + Cinghie+ Supporti da fissare sulla parete. Il numero di dispositivi dipende dalla larghezza della vasca : ne sono necessari almeno 2 per parete.
Sistema di fissaggio
Disponibile in opzione, il sistema di sicurezza Coverlock è facile da utilizzare grazie al suo nottolino.
Flange ABS + Cinghie + Supporti in inox da fissare sotto i bordi disponibili in opzione.
Sistema di sicurezza Coverlock
Wing System
Garanzia
3 anni
Spese di spedizione su preventivo
Foto non contrattuali
Prezzo Iva Inclusa
