Sistema di riscaldamento solare per piscina SOLARA
Ref. Fornitore SOLARA

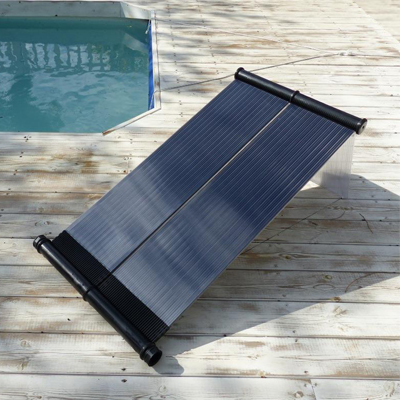

Pannello di riscaldamento solare Solara
Per piscine fuori terra e interrate,
Risparmi energetici,
100% ecologico
Il sistema Solara vi permette di raccordare facilmente diversi pannelli solari in base al volume d'acqua della piscina da scaldare.
Installazione in linea o in by-pass (consigliata nell'eventuale abbinamento a una pompa di calore).
Vantaggi
- Un aumento in temperatura di 10 gradi con un'esposizione al sole di 5 - 6 ore quotidiane per una settimana.
- Un'acqua scaldata in maniera naturale dai raggi solari.
- Un'installazione rapida e facile.
- Un prodotto eco-responsabile che permette di scaldare la propria piscina al minimo costo.
- Materiali di qualità : polipropilene e policarbonato.
La sua manutenzione
Pulite il pannello mediante una spugna morbida o un panno al 100% in cotone, dell'acqua tiepida e del detergente per stoviglie non aggressivo, poi sciacquate con acqua fresca. Attenzione, non pulitelo con altri solventi o materiali abrasivi.
Dopo il bagno, scollegate il tappetino solare e riponetelo in un luogo riparato dal gelo.
Per la stagione invernale, fate uscire tutta l'acqua scollegando tutti i tubi.
Calcolo del numero di pannelli solari
Attenzione : le prestazioni indicate nelle tabelle seguenti presuppongono l'utilizzo di una copertura isotermica (per es. copertura a bolle), se la vostra piscina non ne è equipaggiata vi invitiamo a consultarci per individuare il modello adatto alle vostre esigenze.
Piscine fuori terra
Dimensioni della piscina | volume in m³ | numero di pannelli Solara* |
4.60 m tonda | 21 | 1 |
5.50 m tonda | 26.5 | 1 |
6.40 m tonda | 34 | 1 |
7.30 m tonda | 45 | 2 |
8.5 m tonda | 60 | 3 |
Piscine interrate
Dimensioni della piscina | volume in m³ | numero di pannelli Solara* |
7.30 X 3.70 m | 40 | 1 |
9.10 X 4.60 m | 51 | 2 |
9.75 X 4.90 m | 56 | 3 |
10 X 5.5 m | 75 | 4 |
11 X 5.5 m | 90 | 5 |
12 X 6 m | 113 | 6 |
*numero di pannelli stimati. Dato che la performance dei pannelli solari è strettamente legala all'irraggiamento solare, questi valori sono dati unicamente a titolo indicativo per una vasca privata provvista di copertura isotermica dal 15 maggio al 15 settembre in climi temperati.
YouTube condiziona la riproduzione dei suoi video al deposito di traccianti al fine di offrirti pubblicità mirata in base alla tua navigazione.
Cliccando su "Autorizzo" verranno depositati i plotter e sarà possibile visualizzare il video. Hai la possibilità di revocare il tuo consenso in qualsiasi momento.
Per maggiori informazioni, visita la cookie policy di YouTube

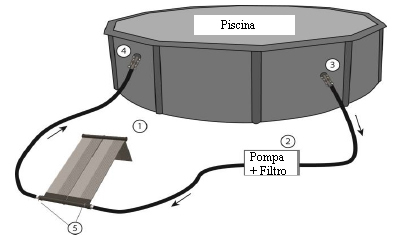

Installazione
Schema
2. Filtro e pompa
3. Uscita della piscina
4. Mandata in piscina
5. Raccordi per adattatore di tubo flessibile, alimentazione e ritorno
Opzioni
Collegare diversi pannelli solari in serie
È possibile collegare diversi pannelli solari per ottenere una temperatura più elevata.
Esistono due installazioni possibili : in serie o in parallelo.
Questo sistema ha per conseguenza una diminuzione di pressione nei pannelli. Bisogna allora assicurarsi che la pompa presenti una potenza sufficiente per compensare la pressione più bassa.

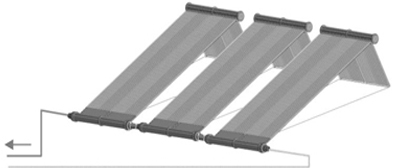

Installazione in serie

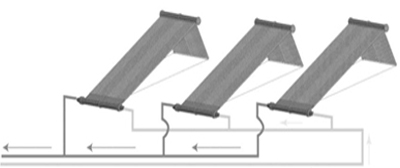

Installazione in parallelo

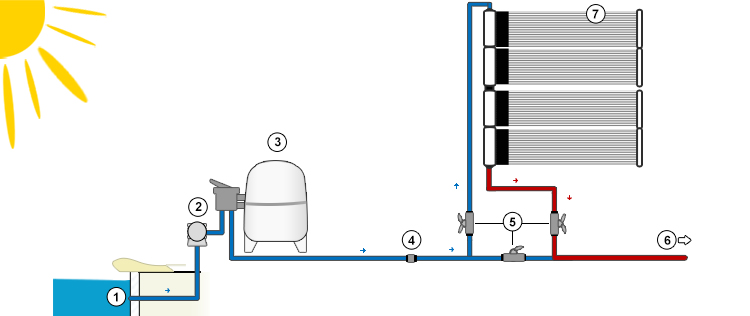

Regolazione manuale
La regolazione manuale sfrutta la pompa di filtrazione per far circolare l'acqua nei pannelli, che devono essere situati il più vicino possibile al locale tecnico. Attenzione : i pannelli non devono essere alimentati durante la notte o quando fa brutto tempo (pioggia, neve, freddo) dato che l'acqua della piscina può raffreddarsi. 3 valvole manuali (in opzione) permettono di regolare o isolare l'alimentazione dei pannelli.
2. Pompa di filtrazione
4. Valvola anti-ritorno
6. Mandata verso la piscina
7. Pannello solare Solara
Regolazione automatica
La regolazione automatica con pompa ausiliaria permette di ottimizzare l'efficacia del sistema non facendo passare l'acqua nei pannelli quando le condizioni climatiche non sono ideali.
Questa configurazione è adatta se i pannelli si trovano distanti dal locale tecnico.
2. Pompa di filtrazione
4. Valvola anti-ritorno
6. Raccordo a T
7. Pannello solare Solara
8. Mandata verso la piscina

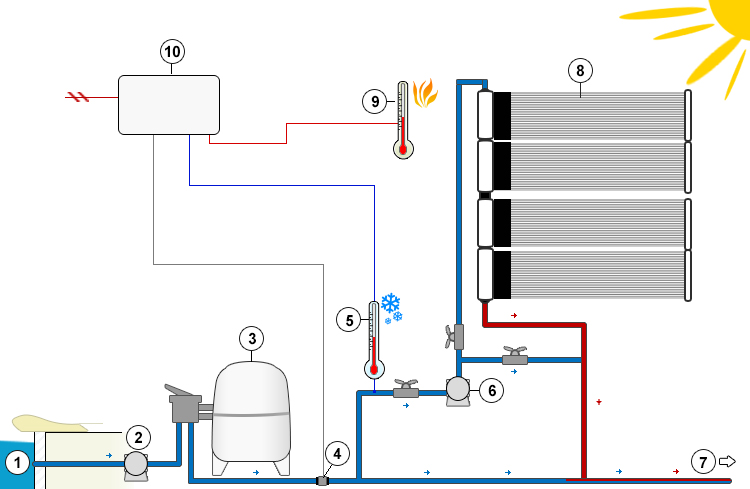

1. Utilizzo della pompa di filtrazione grazie a una valvola motorizzata a 3 vie comandata da una regolazione di temperatura :
Si può optare per questa configurazione se il tappetino non si trova a una distanza superiore a 6 metri rispetto alla superficie dell'acqua. La valvola motorizzata a 3 vie è installata sulla canalizzazione in provenienza dal filtro. La regolazione di temperatura apre o chiude la valvola in funzione delle differenze di temperatura. Allorché l'acqua deve essere scaldata, il flusso è pompato attraverso il tappetino. L'acqua scaldata ritorna nel circuito attraverso un raccordo a T.

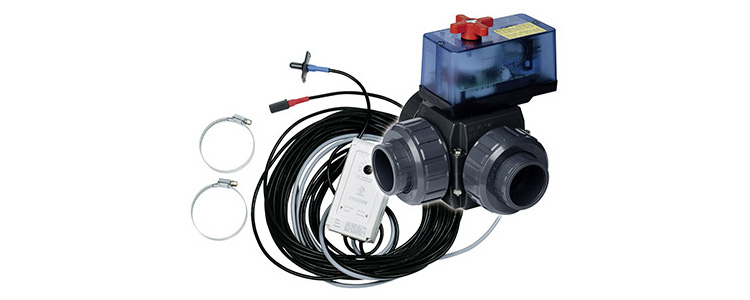

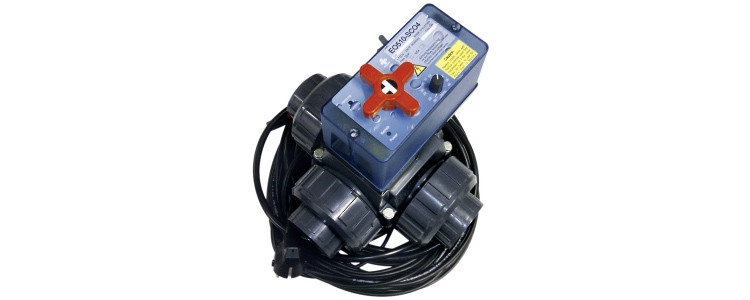

A/ Valvola motorizzata 3 vie Ø50mm con regolazione integrata
La società Praher ha anche studiato una valvola in PVC particolarmente economica ed efficace, con regolazione solare integrata.
La valvola SC03 può facilmente essere integrata grazie ad adattatori opzionali per i tubi delle vasche fuori terra. La temperatura dell'acqua desiderata può essere regolata tra +20°C e +40°C.
Questa regolazione comprende anche :
- una sonda destinata alla misurazione della temperatura dell'acqua in vasca, con 3 m di cavo,
- una sonda di temperatura dell'aria, con 10 m di cavo.
Disponibile in formato DN40/d50, comando elettrico EO510 MVO 12-230V AC/DC, rotula speciale per la compensazione della pressione, regolazione manuale d'urgenza, protezione IP54, conforme alle norme europee e indicazione visiva della posizione.
B/ Valvola motorizzata a 3 vie Ø50 mm con regolazione distaccata
Composta da un'unità di controllo pronta al collegamento e compatta (norma DIN), con cui è possibile regolare manualmente la temperatura dell'acqua desiderata (da +20°C a +40°C).
Questa regolazione comprende anche :
- una sonda destinata a misurare la temperatura dell'acqua in vasca, con 3 metri di cavo,
- una sonda di temperatura dell'aria, con 10 metri di cavo,
- una valvola PVC Praher, 3 vie DN40/d50 , MVO 12-230V AC/DC, regolazione manuale d'urgenza, protezione IP54, certificazione europea e indicazione visiva della posizione.
2. Pompa di filtrazione
3. Filtro
4. Sensore di portata
5. Sonda di temperatura dell'acqua
7. Mandata verso la piscina
8. Pannello solare Solara
9. Sonda di temperatura dell'aria
10. Quadro elettrico di regolazione automatica

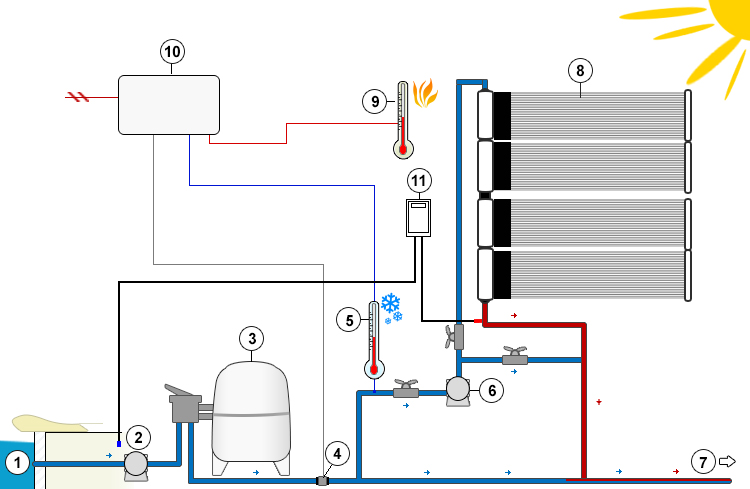

2. Pompa ausiliaria separata e regolazione della temperatura integrata nel circuito dell'acqua :
Quando il pannello è situato a una distanza superiore a 15 m rispetto alla superficie dell'acqua, è preferibile o necessario installare una pompa distaccata per il riscaldamento solare.
L'acqua è allora deviata mediante un raccordo a T posto prima del filtro, in direzione del pannello.
Il funzionamento di questa pompa è comandato da un sistema di regolazione di temperatura. La pompa del filtro e la pompa solare sono regolate separatamente l'una dall'altra. Si raccomanda l'installazione delle valvole anti-ritorno nel circuito solare e nel circuito di filtrazione.
Sistema di comando e regolazione per pompa solare
Composta da una unità di comando compatta, pronta al collegamento, su cui la temperatura dell'acqua desiderata può essere regolata (da +5°C a +60°C).
Questa regolazione comprende anche una sonda destinata alla misurazione della temperatura dell'acqua in vasca, con 3 metri di cavo, e una sonda della temperatura dell'aria con 10 metri di cavo.
2. Pompa di filtrazione
3. Filtro
4. Sensore di portata
5. Sonda di temperatura dell'acqua
7. Mandata verso la piscina
8. Pannello solare Solara
9. Sonda di temperatura dell'aria
10. Quadro elettrico di regolazione automatica
11. Regolazione di temperatura integrata
Caratteristiche tecniche
Dimensioni di un pannello Solara (in mm)
Dimensioni dell'imballaggio
Lunghezza : 1210 mm
Larghezza : 780 mm
Altezza : 80 mm
Accessori forniti
- 1 pannello solare
- 1 tubo flessibile
- 2 collarini di serraggio
- 4 ganci di fissaggio di supporto + 1 corda per raccordare le estremità
- 2 tappi
- 1 rotolo di Teflon
- 1 manuale
Garanzia
5 anni
