Serranda fuori terra automatica VOLEO

Serranda da piscina automatica VOLEO
Prezzo consigliato dal fornitore 2024 :
3424 €
Nostro prezzo :
3424 € IVA inclusa
Ref. Abatik 012497

Serranda automatica fuori terra VOLEO
EUR 3424.00
Disponibile
Serrande automatiche per piscine da un minimo di 5 x 3 m fino a un massimo di 6 x 12 m.


* I prezzi presentati sono per vasche rettangolari e con doghe bianche. Prezzi di fabbrica.

Per la ricezione del materiale mettere in conto almeno 2 persone.


Sono disponibili anche altre dimensioni, contattateci al +33 475 801 197.

Vantaggi della serranda fuori terra automatica VOLEO


Conforme : Questa copertura di sicurezza da piscina serve a impedire l'accesso alla piscina ai bambini di meno di cinque anni. E' in grado di reggere un adulto di 100kg. E' conforme alla norma NF P 90-308*.

Potente : Motori da 150 nm o 250 nm per coprire delle vasche fino a 12 x 6m.

Affidabile : Il robusto asse di avvolgimento incluso nella serranda tollera il peso delle tapparelle senza rischio di piegarsi.

Facile da utilizzare : Questa serranda fuori terra automatica si manovra in tutta semplicità mediante un interruttore a chiave posto sulla colonnina di supporto dell'asse motore.

Versatile : Il quadro elettrico della vostra serranda è dotato di contatti ausiliari, asserviti all'informazione della posizione «chiusa o aperta» della serranda. Questo permette la connessione verso un apparecchio esterno come un elettrolisi per autorizzare, limitare o arrestare la produzione di cloro.

Colonnine di supporto dell'asse


• Materiale : acciaio inox 304 termolaccato bianco, sabbia o grigio,
• Forma e Dimensioni : 460 x 200 x 100 mm,
• Piastra di fissaggio L=200mm l=100mm,
• Distanze di fissaggio L= 170mm l= 70mm,
• Foro centrale D50mm,
• Fissaggi : 2x4 viti in inox m 8x90 su collarini in ottone.

Asse avvolgitore


• Materiale : alluminio anodizzato. Dimensioni : diametro 156mm, spessore 5mm.

Motore


2 tipi di motore :

Motore a tenuta stagna nell'asse senza gestione dei fine corsa

• Consegnato preassemblato sulla colonnina di supporto dell'asse
• Tensione 24 volt DC
• Coppia 150nm
• Per coperture fino a 10 x 5m
• Tempo di avvolgimento stimato per una vasca da 8 x 4m : 1 ora e 30 min

Motore a tenuta stagna nell'asse con gestione dei fine corsa

• Consegnato preassemblato sulla colonnina di supporto dell'asse
• Tensione 24 volt DC
• Coppia 150nm o 250nm in base alle dimensioni della vasca
• Per coperture fino a 12 x 6m
• Tempo di avvolgimento stimato per una vasca da 8 x 4m : 1 ora e 30 min

Quadro di alimentazione


• Trasformatore 230/24 v,
• Cartuccia fusibile,
• Interruttore del circuito,
• Interruttore esterno,
• Quadro di isolazione : IP 44,
• Installazione interna fuori dal volume di protezione (Norma C-15/100).

Comando del motore


• Interruttore a chiave su colonnina d'asse

Motori senza fine corsa :

Comando avanti/indietro e on/off mediante interruttore a chiave ad azione mantenuta per l'apertura e la chiusura della serranda (Norma NF P90-308).

Motori con fine corsa :

Comando avanti/indietro e on/off mediante interruttore a chiave ad azione mantenuta per la chiusura della serranza e azione semplicemente girando la chiave per l'apertura della vasca (Norma NF P90-308).
Colonnina di supporto

Dettaglio delle tapparelle

• Modulo di comando murale (opzionale)

Questo modulo di comando deve obbligatoriamente trovarsi in un luogo in cui la piscina e i suoi utenti siano visibili durante ogni azione di apertura e chiusura.
Se durante l'installazione la manipolazione del comando a chiave non corrisponde all'etichetta «coprire e scoprire» del quadro elettrico, incrociare i fili F e O sul terminale del quadro.


Doghe della serranda


Colori delle tapparelle disponibili
• Larghezza 71 mm in PVC (granuli a Norma NF),
• Assemblaggio a incastro,
• Tappi termosaldati,
• Colori delle tapparelle : bianco, sabbia, grigio o blu opaco.


Caratteristiche delle doghe


• Le doghe sono preassemblate in moduli da 6 elementi,
• Cinghie dell'asse : nylon bianco cucito largo 45mm,
• Anelli d'aggancio di sicurezza in ACETAL chiusura standardizzata. 3 punti da fissare su parete mediante una piastra in inox 316L (viti fornite),
• Cinghia di sicurezza opzionale da installare sotto i bordi.

Adattamento alle forme della vasca


• Taglio delle doghe a 90° « squadrato ».





Ricevere e installare correttamente la vostra serranda fuori terra automatica


Per lo scarico del materiale sono necessarie due persone. Il pacco sarà aperto nel camion e gli elementi che lo compongono verranno scaricati.
Prima di iniziare l'installazione della copertura VOLEO è necessario verificare i seguenti punti :

• Fare l'inventario dei pezzi che compongono la vostra copertura e che si trovano nell'imballaggio.
• Far passare un modulo di doghe su tutta la superficie della piscina per essere sicuri che la serranda sia delle dimensioni corrette.
• Avere a disposizione gli strumenti necessari : Trapano senza fili, Mola a disco diamantata, Trapano da cemento da 10mm e 6mm, Chiave tubolare da 13mm, Chiave inglese da 10 e 13mm, Cacciavite a stella e piatto, Cacciavite esagonale, Accessori elettrici, Livella a bolla. Il tempo di montaggio medio di questa serranda è stimato a 8 ore per 2 persone.

Preparare la vostra vasca


La vasca, se già esistente, per incorporare la copertura automatica fuori terra deve essere preparata adeguatamente. Sul lato in cui verrà installato l'avvolgitore si dovrà, se necessario, intagliare gli angoli dei bordi per dar loro la forma di angoli acuti, che è la sola soluzione che permette lo srotolamento delle doghe senza attrito. Inoltre, i supporti dell'asse devono stare su una superficie livellata. Può essere necessario spianare i bordi.
• Angoli acuti posteriori della vasca (90°) : l’asse deve essere posizionato sulla sporgenza del muro in fondo alla piscina.
• Angoli arrotondati posteriori della vasca : l’asse deve essere spostato verso la parte anteriore del raggio dell'angolo (max 500mm).
1/ Due cavi devono arrivare sotto la colonnina contenente il motore : il cavo di alimentazione (24V : 2x6mm²) e il cavo di finecorsa (3x1.5mm²).

Lunghezza piscina7 m10 m12 m
Lunghezza ritaglio280 mm320 mm350 mm


La pietra una volta tagliata deve restare in allineamento verticale con la parete della piscina.
Considerare anche l'arrivo dei cavi necessari sotto la colonnina a lato motore (vedere sezioni dei cavi al capitolo dell'installazione elettrica).

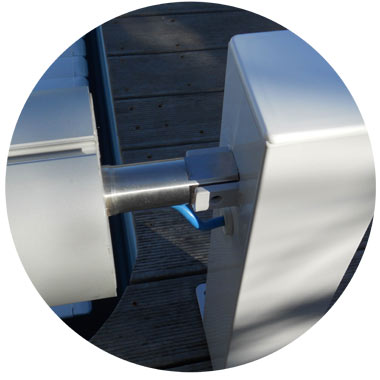

Montaggio delle colonnine di supporto dell'asse – Assemblaggio dell'asse


Le colonnine di supporto dell'asse sono in acciaio inossidabile rivestito di una vernice termolaccata. L'asse, il motore e il supporto del motore sono consegnati preassemblati. Solo la colonnina sul lato opposto rispetto al motore è da adattare al livello dell'asse prima di procedere ai fissaggi.

La colonnina sul lato opposto al motore è dotata di un asse di supporto che dovrà rientrare sul piano dell'asse.

Conservare uno scarto tra l'asse e la colonnina di 30 - 40 mm.

Il fissaggio al suolo dei supporti dell'asse deve essere realizzato molto accuratamente.

L'installatore dovrà apprezzare la solidità del supporto che riceve le colonnine di supporto.

I collarini a espansione forniti nell'equipaggiamento standard potrebbero in alcuni casi danneggiare i bordi in pietra ricostruiti. In questi casi, può essere necessario utilizzare dei collarini chimici (consultateci).


Assemblaggio delle doghe della serranda


• Questo assemblaggio può essere fatto solamente se la piscina è piena d'acqua,
• Le doghe devono obbligatoriamente essere conservate all'ombra e con una temperatura dell'aria inferiore a 40°c.

Il primo modulo di doghe della serranda è consegnato con le cinghie di aggancio sull'asse di avvolgimento. Le altre doghe sono consegnate in moduli da 3 o 6 elementi. Uno dei moduli è dotato di cinghie di sicurezza obbligatorie. Questo modulo deve essere collocato all'estremità della serranda, sul lato opposto all'asse di avvolgimento. Per rendere più semplice l'assemblaggio, le doghe devo essere messe sull'acqua in moduli.

1 - avvicinare le doghe le une alle altre formando una « V »,
2 - incastrarle conservando la posizione a « V »,
3 - fare un movimento inverso alla « V ». Ripetere questo movimento fino all'assemblaggio competo delle doghe.


Fissaggio della serranda all'asse


Una volta che la serranda è stata assemblata, bisogna fissarla all'asse di avvolgimento. Il primo modulo di doghe è dotato di cinghie. Le cinghie devono passare nei loro rispettivi supporti. Questi supporti sono trasferibili in modo da ottenere l'allineamento corretto delle cinghie rispetto alla serranda. Una scorretta regolazione dei supporti delle cinghie provocherà uno scorretto avvolgimento della serranda (strati delle doghe spostati) e uno scorretto srotolamento della serranda (contatto con le pareti). Uno studio angolare scorretto della vasca stessa provocherà ugualmente uno spostamento delle tapparelle.

Nota : Le viti preinstallate sull'asse tengono conto dell'ingombro del motore.

Fissaggio delle piastre di supporto per le cinghie di sicurezza


Modello piastre murali :


Conformemente alla norma NFP 90-308, queste piastre di supporto sono consegnate in quantità proporzionale alla taglia della serranda e alla forma della piscina. Vengono fissate sulla parete opposta rispetto all'asse di avvolgimento. Le piastre devono essere fissate sotto il bordo e sopra l'abituale livello dell'acqua.

Utilizzare il kit di viti e collarini speciali previsto per questo scopo.

Nota : per le piscine realizzate in « blocchi » o casseri in polistirene, i modelli di cinghie di sicurezza su piastra non sono utilizzabili. Il fissaggio murale non potrà in nessun caso rispondere agli obblighi di sicurezza.

La stessa cosa vale per le vasche dalle strutture con « pareti fini » come i pannelli in acciaio o in materiali compositi. E' allora necessario un fissaggio sotto i bordi. Per far questo, saranno consegnate delle cinghie di sicurezza adatte a essere fissate sotto il bordi, nel cemento della vasca.

Modello da fissare sotto i bordi : Controllo speciale ozionale


Assicurarsi della solidità del supporto (pietra di agguagliamento). Utilizzare le viti e i collarini forniti (struttura della piscina in cemento).

Parte elettrica della serranda


Per evitare qualsiasi deterioramento del vostro sistema, l'installazione elettrica dovrà essere effettuata da un elettricista qualificato.

I LED della scheda elettrica


• Mettendo sotto tensione il quadro elettrico la scheda si inizializza : le spie lampeggiano alternativamente.
Spia rossa accesa fissa : indica un'anomalia del sensore (verificare le connessioni e la polarità dei fili di finecorsa).
Spia rossa che lampeggia rapidamente : segnala un'anomalia elettronica che impone di rinviare il quadro elettrico in officina. Contattare il nostro servizio post vendita.
• Spie rossa e verde accese fisse : segnalano un'anomalia del programma (riprogrammare i finecorsa)
Spia verde che lampeggia regolarmente durante il funzionamento del motore : segnala il funzionamento corretto del sensore.



Questa copertura automatica non sostituisce il buon senso né la responsabilità individuale. Il suo scopo non è neppure sostituire la vigilanza dei genitori e/o adulti responsabili, che rimane il fattore essenziale per la protezione dei bambini.
Un dispositivo di « troppo pieno » è obbligatorio per questo tipo di installazione.
