Serranda fuori terra ECA VALLESPIR
Ref. Abatik 009469
Serranda ECA VALLESPIR
Serranda ECA VALLESPIR
- Conforme alla norma NF P 90-308
Disponibile
Il modello di copertura automatica ECA VALLESPIR è stato concepito per le piscine già esistenti o in costruzione, di dimensioni massime fino a 7,5 x 15 m (inclusa la scala).
*Prezzo IVA incl. di serranda con doghe colore bianco e di configurazione standard.
Colori disponibili : bianco, sabbia, blu o grigio.
Altre combinazioni possibili, siamo a vostra disposizione per preventivi di coperture su misura.
Il prezzo della serranda completa di cui sopra comprende : l'asse avvolgitore fuori terra + le doghe + il sistema di sicurezza (flangia ABS da fissare al muro e cinghia) + imballaggio.
Non include il ritaglio della scala (in opzione) e il trasporto (contattateci).
La serranda per piscine di grandi dimensioni, fino a 7,5 x 15 m.
Robusta ed estetica, la serranda ECA VALLESPIR si monta facilmente e rapidamente. L'installazione si effettua su piscine già esistenti oppure in costruzione, la copertura automatica é conforme alla Norma di Sicurezza NF P 90-308 e permette di conservare il calore dell'acqua.
Prezzi indicativi IVA incl. per serrande ECA VALLESPIR
Dimensioni della piscina in m
Prezzo IVA incl.*
7m x 3.5m
4420 €
8m x 4m
4700 €
10m x 5 m
5550 €
12m x 6 m
7360 €
14m x 7 m
9170 €
Opzione : Scala ROMANA ritaglio squadrato, diametro <= 3 m
+ 350 €
*Prezzo IVA incl. di serranda con doghe colore bianco e di configurazione standard.
Colori disponibili : bianco, sabbia, blu o grigio.
Altre combinazioni possibili, siamo a vostra disposizione per preventivi di coperture su misura.
Il prezzo della serranda completa di cui sopra comprende : l'asse avvolgitore fuori terra + le doghe + il sistema di sicurezza (flangia ABS da fissare al muro e cinghia) + imballaggio.
Non include il ritaglio della scala (in opzione) e il trasporto (contattateci).
La serranda per piscine di grandi dimensioni, fino a 7,5 x 15 m.
Robusta ed estetica, la serranda ECA VALLESPIR si monta facilmente e rapidamente. L'installazione si effettua su piscine già esistenti oppure in costruzione, la copertura automatica é conforme alla Norma di Sicurezza NF P 90-308 e permette di conservare il calore dell'acqua.
Dettagli tecnici
Vista completa dell'avvolgitore ECA VALLESPIR
• 2 supporti in alluminio laccato bianco RAL 9016 con piastre inferiori forate per fissaggio sul bordo piscina, complete di 2 coperchi in poliestere bianco,
• 1 asse avvolgitore
• 1 motoriduttore(NON TUBOLARE) 24 V 120 Nm o 250 Nm secondo le dimensioni della piscina, completo di un disposivo di gestione fine corsa,
• 1 commutatore a chiave (3 posizioni) posizionato a distanza (con vista sulla piscina),
• 1 quadro elettrico di alimentazione.
• 1 asse avvolgitore
• 1 motoriduttore(NON TUBOLARE) 24 V 120 Nm o 250 Nm secondo le dimensioni della piscina, completo di un disposivo di gestione fine corsa,
• 1 commutatore a chiave (3 posizioni) posizionato a distanza (con vista sulla piscina),
• 1 quadro elettrico di alimentazione.
Dettagli delle doghe della serranda
Le doghe della serranda ECA Vallespir sono conformi alle esigenze di resistenza della norma NF P90-308.
Ogni tapparella è composta da 3 compartimenti. Ogni compartimento contiene dell'aria. L'aria assicura la galleggiabilità della tapparella e limita la dispersione di calore dell'acqua.
A ogni estremità della tapparella, dei tappi saldati ne assicurano l'impermeabilità. Delle alette da 20mm assicurano la finitura della doga. Queste alette possono essere sostituite da alette di taglia differente.
Doghe
PVC trattate anti macchie e anti UV
Larghezza delle doghe
71 mm
Spessore delle doghe
17 mm
Composizione delle doghe
Stabilizzate al Calcio / zinco, per evitare le macchie
Colori
Bianco, Sabbia, Blu o Grigio
Scala opzionale
Consultateci
Alette di finitura
Finitura sagomata
Rotelle guida
L'assemblaggio del piano
Per incastrare una doga nell'altra, iniziate a inserire in gancio inferiore della parte maschio della doga di destra nella scanalatura femmina della doga di sinistra (fig.1).
- Riprodurre il movimento di oscillazione fino all'incastro completo della doga (fig.2).
- Fissare la prima unità della doga dotata di cinghie di avvolgimente mediante dei morsetti. Ripartire in maniera omogenea lo scarto laterale del piano (fig.3).
- Riprodurre il movimento di oscillazione fino all'incastro completo della doga (fig.2).
- Fissare la prima unità della doga dotata di cinghie di avvolgimente mediante dei morsetti. Ripartire in maniera omogenea lo scarto laterale del piano (fig.3).
I ritagli della scala
Quando la serranda fuori terra ECA Vallespir è posizionata sul lato largo della vasca, può adattarsi a scale di forma diversa : rettangolare (1), trapezoidale (2), romana (3), semi-circolare (4) o forma libera (5) (successivamente a uno studio da parte nostra).
Per i vostri ritagli scala vi sono proposte due finiture : la finitura a squadra (a) e la finitura sagomata (b).
La finitura squadrata è la più semplice. La finitura sagomata permette di adattarsi meglio alla forma della vasca, pertanto questa soluzione è la più estetica.
I ritagli delle scale sono opzionali : li proponiamo su preventivo.
Ingombro e ritaglio dei bordi piscina

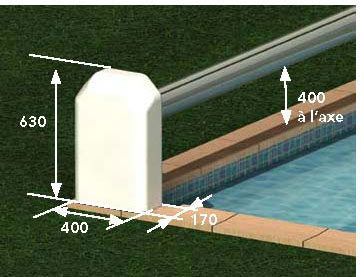

Ingombro dell'asse avvolgitore
Ingombro dell'avvolgitoreRitaglio dei bordi piscina per l'installazione dell'avvolgitore
Ritaglio dei bordi
| Lunghezza piscina in m | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
| X : Quota X in mm | 210 | 210 | 210 | 250 | 270 | 280 | 300 |
Diametro dell'avvolgitore e della bobina (asse + serranda)
| Lunghezza della piscina in m | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| Bobina in mm | 220 | 290 | 320 | 360 | 390 | 430 | 460 | 470 | 490 | 530 | 540 | 570 | 590 | 610 | 630 |
Sistema di sicurezza
La serranda fuori terra Vallespir è dotata di un dispositivo anti-sollevamento conforme alla norma NFP 90-308.
Il numero di dispositivi dipende dalla larghezza della vasca : ne servono almeno 2 per parete.
Il numero di dispositivi dipende dalla larghezza della vasca : ne servono almeno 2 per parete.
Flange ABS + Cinghie + Supporti in inox da fissare sotto i bordi (a) opzionali
Flange ABS + Cinghie + Supporti da fissare sulla parete (b)
Flange ABS + Cinghie + Supporti da fissare sulla parete (b)
Imballaggio e trasporto della serranda per piscina
Prevedere almeno 2 persone per il ricevimento della merce e i mezzi di carico-scarico adatti.
La merce consegnata deve essere verificata in presenza del trasportatore.
La merce consegnata deve essere verificata in presenza del trasportatore.
Garanzia
2 anni motore + quadro elettrico (eccetto mano d'opera) 3 anni sulle doghe (galleggiabilità e tenuta stagna)
Spese di spedizione su preventivo
Foto non contrattuali
