Serranda automotica fuori terra grande larghezza EXTREM ROLL

Serranda automotica fuori terra grande larghezza EXTREM ROLL
Prezzo consigliato dal fornitore 2021 a partire da :
7690 €
Nostro prezzo a partire da :
7690 € IVA inclusa
Di cui eco-contributo : 0,17 €
1922,50 € x 4 mensilita o da 10 a 20 rate senza spese* *Consultateci per i recquisiti necessari
Ref. 026914
Serranda piscina automotica EXTREM ROLL 14 x 7 m
EUR 7690.00
Per piscine fino a 8 m di larghezza
(fino a 147 x 7m o 12 x 8m, superficie maxi 98m2)
Gestione dei fine corsa elettroniche
Asse aluminio anodizzato diametro 200 mm
  • Conforme alla norma NF P 90-308
Disponibile

Consultate i nostri consulenti al +33 475 80 11 97 per tutte dimensioni su misure
Preventivo gratuito e personnalizzato



Il prezzo sopra corrisponde ad una vasca rettangolare, con angoli vivi, di dimensioni interne 14m x 7m e comprende :

- 1 struttura Extrem Roll (2 piedi colori bianchi, grigio o sabbia laccato montati su platino da fissare su bordi,

- 1 asse in aluminio anodizato diametro 200mm, 1 motore tubolare con fine corsa elettroniche regolabile,

- 1 commutatore a chiave tre posizioni mantenute, 1 scatola del trasformatore)

- lame PVC 73mm (larghezza) bianche

- flange di sicurezza da fissare sulle parete

- lmballaggio

Spese di consegna su preventivo

Prevvedere imperativamente 2 personne per la consegna

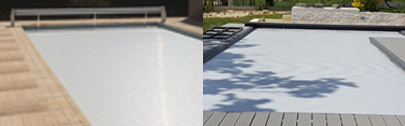

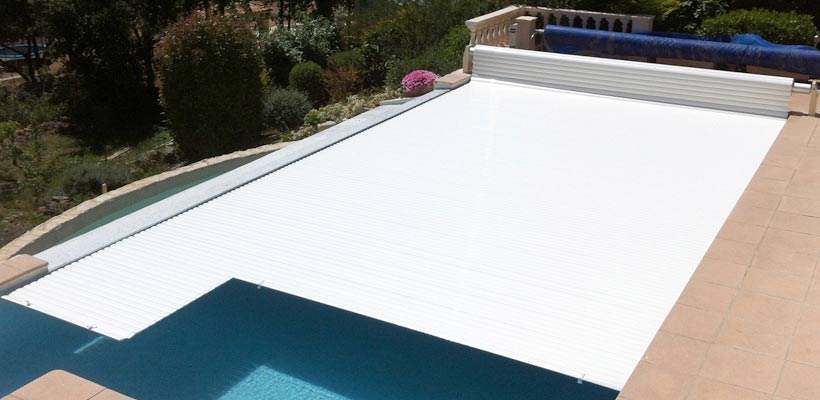

Serranda automotica fuori terra grande larghezza EXTREM ROLL
Serranda automotica fuori terra grande larghezza EXTREM ROLL

Serranda EXTREM ROLL in detaglio



- Questa serranda è adattata a grande piscine. Sue dimensioni particolarmente larghe rendono la soluzione unica e ideale per tutte le vasche di taglia importante.

- Permette di rendere sicure vostra piscina pur limitando i lavori d'installazione grazie ad un semplice cavo che allega la serranda al quadro elettrico installato nel locale tecnico della vostra piscina.

- l'apertura e la chiusura sono azionate da una sola persone grazie alla chiave di accensione. 3 minuti bastano per arrotolare o srotolare la serranda.

- Bloccabile per una sicurezza ottimale.

- La serranda mantiene la temperatura dell'acqua della vostra piscina, prolungando cosi la stagione balneare.

- Limita l'evaporazione dell'acqua e riducce la pulizia, che mantiene l'acqua più pulita.

- L'opacità delle doghe impediscono la fotosintesi propizia allo sviluppo delle alghe.

- Incombro ridotto grazie al motore situato nell'asse del rullo, cosi permette la ritrazione dei piedi durante il periodo estivo.

- Installazione facile e rapide
- Montaggio simplice
- Incombro ridotto
- Protezione e sicurezza
- Ottima isolamento termico
- Arrotolamento e srotolamento automatico

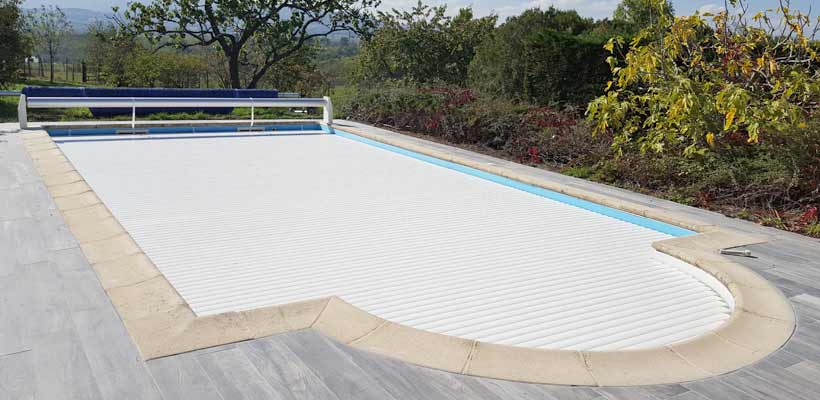

Serranda automotica fuori terra grande larghezza EXTREM ROLL

Serranda automotica fuori terra grande larghezza EXTREM ROLL

Caratteristiche tecniche


Conformità
NFP90-308
Limite rigide in aluminio laccato bianco/beige con conttatore a chiave
1
Fissaggio dei limiti
Caviglia/ tirafondi + viti
Motore elettrico
nell'asse, 24 V tubolare con fine corsa regolabile
Quadro elettrico
220 V / 24 V
Apertura / chiusura
interruttore a chiave, 3 posizioni
Diametro Asse di arrotolamento
200 mm
Condizioni d'uso
Compatibile qualsiasi stagione
Dimensioni maxi
14 x 7 m ou 98 m2


Primo piano sulla serranda



Serranda automatica Extrem Roll finitura angolata
Finitura angolata
Serranda automatica Extrem Roll finitura liscia
Finitura liscia

Serranda automatica Extrem Roll tendina
Tendina
Serranda automatica Extrem Roll piede largo
Piede largo

Dettagli delle lame


Larghezza delle doghe
73 mm
Spessore delle doghe
17,5 mm
Doghe
Trattamento anti-macchie
Composizione delle doghe
Calcio / zinco
Incastro delle doghe
sistema simplice d'aggancio maschio - femmina
Tappatura delle doghe
Tappi saldati in fabbrica
Compatibilità delle forme delle piscine
forme rettangolare (altre forme consultateci)
Opzione scala
consultateci

Colori


Colori dei piedi

Serranda automatica Extrem Roll Colori dei piedi
1. Bianco
2. Sabbia
3. Grigio
4. Grigio antracite granulato (più valore)
Colori delle doghe standard

Serranda automatica Extrem Roll Colori delle doghe standard
1. Bianco
2. Sabbia
3. Blu
4. Grigio

Colori delle doghe solare

Serranda automatica Extrem Roll Colori delle doghe solare
1. Blu/Nero
2. Grigio/Nero
Colori delle doghe in policarbonato

Serranda automatica Extrem Roll Colori delle doghe policarbonato
1. Trasparente
2. Trasparente su fondo nero
3. Grigio perla
4. Blu trasparente su fondo nero (no conforme)

Installazione della serranda


Installare il quadro elettrico nel locale tecnico (rispettare la norma elettrica C. 15. 100).

Predisporre un'alimentazione elettrica mediante 2 cavo (2 x 6 mm2). Cavi non forniti.

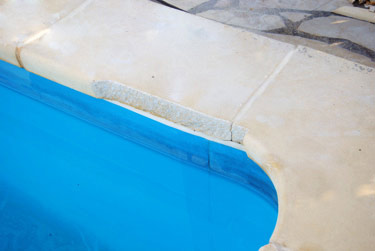

Ritagli bordi
Su piscine essistente, predisporre un ritaglio dei bordi che permette il passagio della serranda.

Non rovina i bordi che l'impostazione del livello dei piedi evita l'affioramento dei bordi.

Per piscine ad angoli vivi e raggi 15 cm massimo, posizionare l'asse dei terminali di 15 cm verso l'interno della vasca.

Per piscine ad angoli con raggi superiore a 15 cm, conttatarci
Serranda automatica Extrem Roll Ritaglio bordi
Ritaglio bordi

1. Fissare i terminali e regolare l'orizzontalità.
2. Mettere a posto l'asse d'arrotolamente.

3. Montare le doghe che forma la tendina.
4. Mettre a posto il kit di sicurezza.
5. fare l'impostazione di fine corsa.

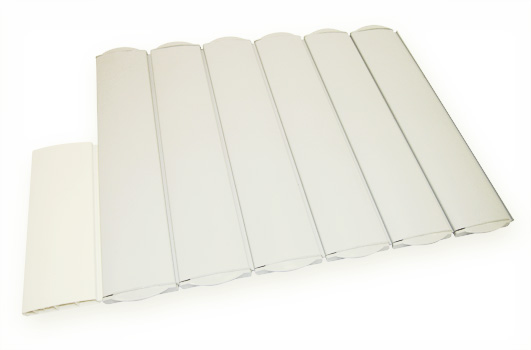

Il montaggio delle doghe della serranda automatic EXTREM ROLL


Serranda automatica Extrem Roll montaggio

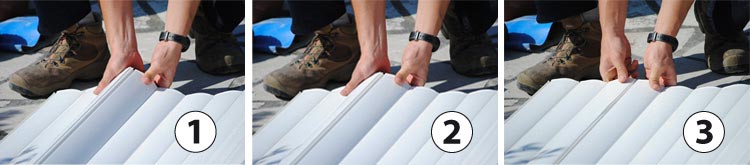

- Per incastrare una doga nell'altra, (fig. 1) iniziate a mettere il gancio inferiore della parte maschio della doga a destra nella scanalatura femmina della doga a sinistra.
- Riprodurre il movimento di oscillazione (fig.2) fino all'incastro completo della tapparella.
- Fissare il primo strato equipaggiato delle cinghie di arrotolamento con morsetti di cinghia. Ripartire di maniera uguale il giocco laterale della tendina.
- Le alette di 20 mm dotano i tappi. Per aggiustare la larghezza della tendina a quella della vasca, potete sostituirle delle alette da 10,15, 25 o 30 mm (da ordinare).
- Per staccare una doga, pocedere inversamente (della fig.1) premendo sulla parte inferiore della scanalatura femmina (doga di sinistra) per rilasciare il gancio superiore della parte maschio (doga di destra).


Serranda automatica Extrem Roll montare le doghe

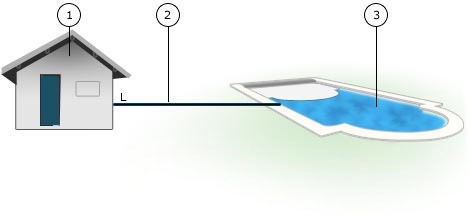

Il cablaggio



1. Locale tecnico.

2. Cablaggio potenza motore 24V :

2 x 8cmm2 se L<15cm

O

2 x 10mm2 se 15 < L < 30m.

3. Vasca.
Serranda automatica Extrem Roll Il cablaggio

(Realizzazione da una persona abilitata rispetta alla NF C15-100) Prevvedere una protezione differenziale 30 mA in capolinea 220 volts (3 x 2.5 mm2 10A) che alimenta trasformatore 220v / 12v. Consultare un specialista per delle lunghezze superiori a 30 m.

Serranda automatica extrem Roll

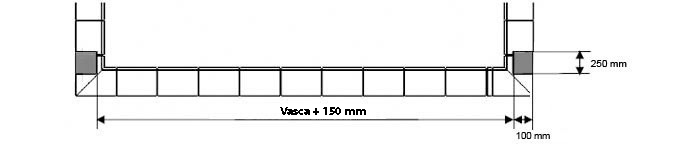

Preparazione della spiaggia


Per ricevere i piedi del EXTREM ROLL, la spiaggia deve avere una superficie piana di 250 mm x 100 mm di ogni lato della vasca che puo accogliere perni espressi.

Serranda automatica Extrem Roll Preparazione della spiaggia

L'asse della serranda


perpendicolarmente alla piscina.

- L'asse si posiziona alla base della punta del retro dei bordi o al termine di un eventuale raggio e l'avvolgitore è centrato sulla larghezza della vasca.

- I 2 supporti di piedi dell' EXTREM ROLL debbono essere fissati di livello orizontalmente e piedi stretti a riparo del tubo (altrimenti prevedere con un anello d'arresto da ordinarci per impedire il giocco laterale).

- Consigliamo di esseguire i fissaggi al suolo solamente dopo aver effettuato uno srotolamento completo delle doghe per verificarne il posizionamento e le regolazioni.

- E necessario tagliare la punta dei bordi al livello del passaggio delle doghe modo che non sfreghino contro al momento dello svolgimento / avvolgimento della serranda al rischio di spezzare i tappi.

Consigli d'installazione


L'installazione elettrica deve essere esseguita rispetto alla norma C15-100.

- Collegare la vasca e ogni accessorio alla terra per evacuare tutte le correnti vagabonde che accentuano il fenomeno di ossidazione dei metalli utilizzati (inox 316, alluminio 6060 anodizzato o laccato al béckryzing).

- La moltiplicazione delle soluzioni di trattamento dell'acqua ci porta a declinare la nostra responsabilità e la garanzia in caso di mancato rispetto dell'equilibrio dell'acqua. In caso di utilizzo di un apparecchio producente una reazione elettrochimica che accelera la corrosione dei metalli, badate a prendere ogni disposizione per limitarne gli effetti nocivi. In generale, conviene tenere bene a mente che il bisogno di produzione di agente ossidante è ridotto da 75 a 90% tra una serranda aperta e una serranda chiusa. Un quadro elettrico è adattabile per comunicare la posizione della serranda al dispositivo di trattamento.
- Il quadro elettrico, installato in un luogo asciutto, deve essere protetto da un disgiuntore da 10A e un differenziale da 30mA.
- Tutti i cavi saranno collegati a dei quadri di derivazione impermeabili accessibili e fuori dal volume 0 della piscina.
Cablaggio elettrico necessario dal quadro elettrico della serranda verso la meccanica dell'avvolgitore :

Modelo di serrandaDistanzia dal locale alla piscinaSezione del cavo elettrico Sensori di fine corsa del motoreCommutatore
EXTREM ROLL< 15 m2 x 8 mm²Già collegatiGià collegati
EXTREM ROLL< 30 m2 x 10 mm²Già collegatiGià collegati


SONO ESCLUSI DELLA GARANZIA

- Un mancanto di rispetto dei consigli d'installazione e d'uso della serranda cosa che conduce ad un usura anomala del prodotto.
- Ogni modifica alla serranda eseguita al di fuori dell'accordo scritto del fabbricante.
- La decolorazione delle doghe, una deformazione dovuta a un utilizzo non conforme alle istruzioni cosi come l'immersione dei motori.
- I danni provocati da condizioni meteorologiche come : venti violenti, cadute di neve, grandine forte, temporale (fulmini).

Garanzia

5 anni piedi e asse
3 anni sulla motorizzazione
5 anni sulle doghe PVC, fuori della possibile deformazione nel caso di temperatura troppo alte

Spese di spedizione su preventivo
