Serranda girevole fuori terra motorizzata NEO by ECA

Ref. Fornitore NEO
Serranda girevole fuori terra motorizzata NEO by ECA
Motore integrato 12 V, con fine corsa,
Conforme alla norma NF P 90-308
Installazione semplice e rapida su piscine esistenti o in fase di costruzione.
Il prezzo della serranda completa riportato sopra comprende : avvolgitore fuori terra + tapparella + sistema di sicurezza (Flangia in ABS da fissare al muro e Cinghia) + imballaggio.
Non comprende il taglio della scala (opzionale) e il trasporto (contattateci).


Dettagli tecnici
Serranda NEO by ECA
L’avvolgitore fuori terra è composto da :
• 1 motoriduttore tubolare dotato di un sistema di fine corsa per piscine da 6x12 m max. + scala,
(Motore 24V, 150 Nm)
• 2 supporti in alluminio laccato dotati di tappi termoformati bianchi,
• 1 asse di avvolgimento delle tapparelle,
• 1 interruttore a chiave (da 3 posizioni di tipo mantenuto) collocato sulla base del motore,
• 1 quadro elettrico di alimentazione, 220 V.
Dettagli delle doghe della serranda
Le doghe della serranda ECA sono conformi alle esigenze di resistenza della norma NF P90-308.
Ogni tapparella è composta da 3 compartimenti. Ogni compartimento contiene dell'aria. L'aria assicura la galleggiabilità della tapparella e limita la dispersione di calore dell'acqua.
A ogni estremità della tapparella, dei tappi saldati ne assicurano l'impermeabilità. Delle alette da 20mm assicurano la finitura della doga. Queste alette possono essere sostituite da alette di taglia differente.


Alette di finitura

Finitura sagomata

Rotelle guida
L'assemblaggio del piano delle tapparelle
Per incastrare una doga nell'altra, iniziate a inserire il gancio inferiore della parte maschio della doga di destra nella scanalatura femmina della doga di sinistra (fig.1).
- Riprodurre il movimento di oscillazione fino all'incastro completo della doga (fig.2).
- Fissare la prima unità della doga dotata di cinghie di avvolgimente mediante dei morsetti. Ripartire in maniera omogenea lo scarto laterale del piano (fig.3).

I ritagli della scala
Quando la serranda fuori terra ECA è posizionata sul lato largo della vasca, può adattarsi a scale di forma diversa : rettangolare (1), trapezoidale (2), romana (3), semi-circolare (4) o forma libera (5) (successivamente a uno studio da parte nostra).

Per i vostri ritagli scala vi sono proposte due finiture : la finitura a squadra (a) e la finitura sagomata (b).
La finitura squadrata è la più semplice. La finitura sagomata permette di adattarsi meglio alla forma della vasca, pertanto questa soluzione è la più estetica.
I ritagli delle scale sono opzionali : li proponiamo su preventivo.
Scheda tecnica della copertura automatica

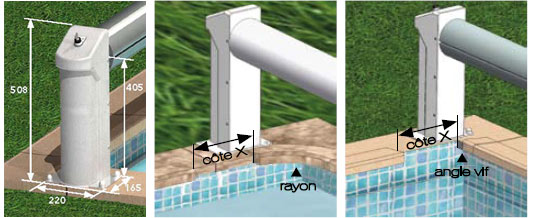

Ingombro dell'avvolgitore
Taglio dei bordi per l'installazione dell'avvolgitore
Lunghezza della piscina in m | 4 | 5 | 6 | 8 | 10 | 12 |
X : Lato X in mm | 250 | 265 | 285 | 305 | 335 | 350 |
Diametro di avvolgimento della bobina (asse + doghe)
Lunghezza piscina in m | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 |
Bobina in mm | 290 | 320 | 360 | 390 | 430 | 460 | 470 | 490 | 530 | 560 |

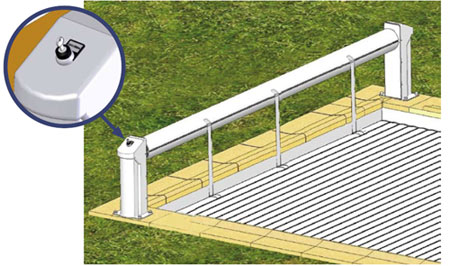

Immagine complessiva della serranda automatica NEO by Fluidra

Sistema di sicurezza
Il numero di dispositivi dipende dalla larghezza della vasca : ne servono almeno 2 per parete.

Flange ABS + Cinghie + Supporti da fissare sulla parete (b)

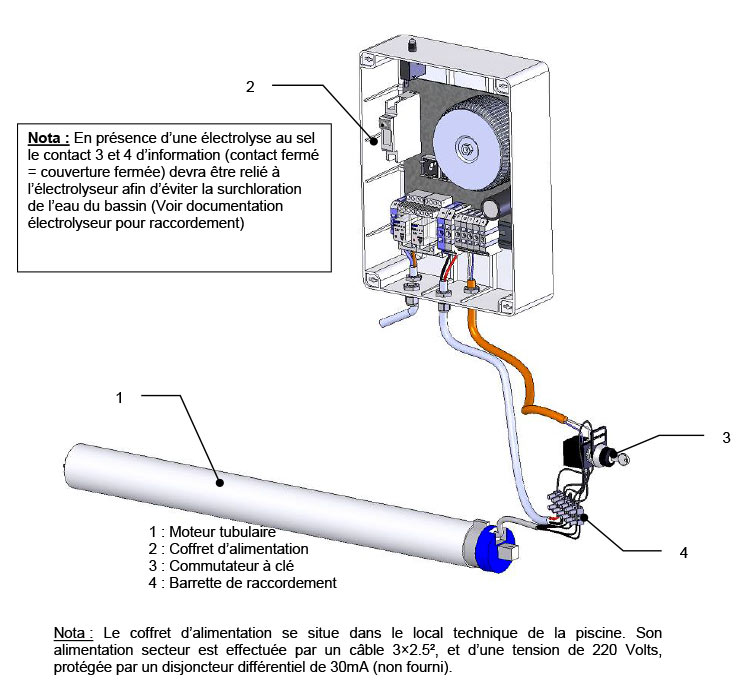

Schema di cablaggio e sezione dei cavi

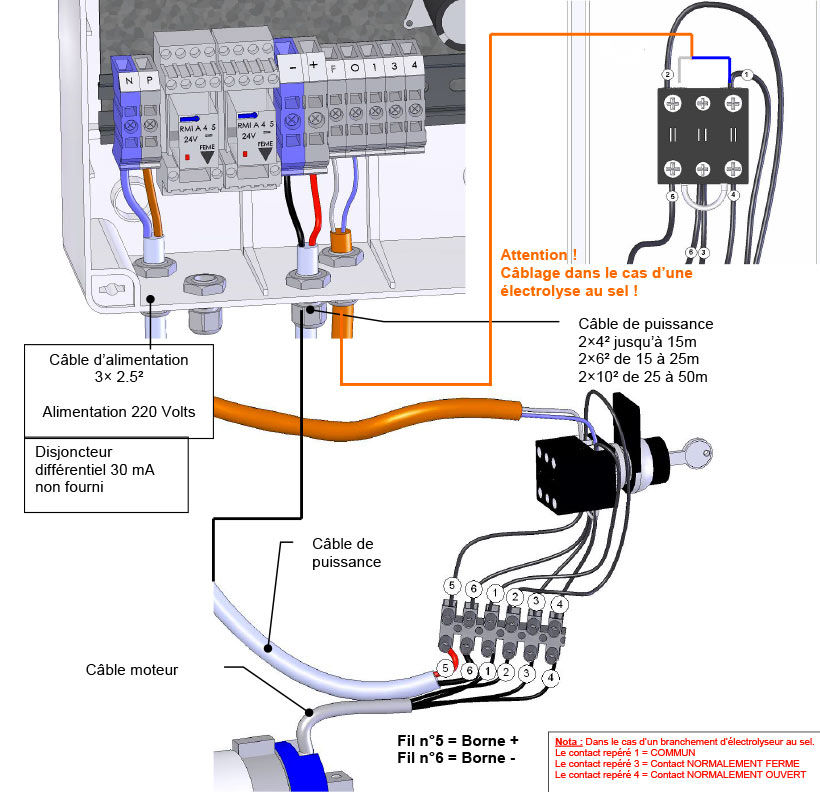

Opzione contatto per elettrolisi a sale
Quando la vostra serranda è chiusa, se la vostra piscina è dotata di un sistema di trattamento a elettrolisi salina, dovete ridurne la produzione per evitare una concentrazione di cloro capace di danneggiare le doghe.
La serranda NEO può essere dotata (in opzione) di un cofanetto per regolare la produzione di cloro mediante elettrolisi.
Questa connessione al vostro elettrolisi permetterà di gestire automaticamente la produzione di cloro in funzione dell'apertura o della chiusura della serranda.

Imballaggio e trasporto

Tutta la merce consegnata deve essere controllata in presenza del trasportatore.
Garanzia
3 anni Motore + Quadro elettrico (eccetto la mano d'opera) 3 anni per la galleggiabilità e la tenuta stagna delle doghe 3 anni per la meccanica di avvolgimento
Spese di spedizione su preventivo
Prezzo Iva Inclusa
Richiesta di preventivo gratuita serranda girevole fuori terra motorizzata neo by eca
State richiedendo un preventivo per : Serranda girevole fuori terra motorizzata NEO by ECA
Al Prezzo di 2590 eur IVA inclusa.
