La nebulizzazione dell'acqua ad alta pressione permette di diminuire la temperatura dell'aria esterna : senza umidità (vaporizzazione immediata) è l'ideale per rinfrescare le terrazze, i bordi delle piscine e tutti i luoghi esposti al caldo intenso.

Principio della nebulizzazione

Per evaporare, l'acqua utilizza dell'energia termica : da qui deriva il consumo di calore. Questo assorbimento di calorie ha l'effetto di diminuire la temperatura dello spazio in cui avviene questo scambio termico. Ogni stazione diffonde nella zona da rinfrescare delle micro-goccioline d'acqua sotto forma di una nebbia estremamente fine, che ha la particolarità di evaporare istantaneamente. L'estrema finezza delle micro-goccioline d'acqua permette loro di mischiarsi istantaneamente all'aria. Inoltre, le stazioni di nebulizzazione sono dotate di un sistema anti-goccia al livello delle bocchette. Quando il sistema si ferma, nessuna goccia d'acqua residua esce dai fori di diffusione. Grazie alla nebulizzazione la temperatura dell'aria diminuisce di diversi gradi, permettendo di utilizzare gli spazi esterni, coperti o scoperti, anche in caso di caldo molto intenso. Ideale per le terrazze, i giardini e lo spazio circostante la piscina.

Due sistemi di nebulizzazione

- Stazioni di Nebulizzazione dell'acqua ad alta pressione da installare con raccordi rapidi senza saldatura.

- Stazioni di Nebuventilatori : la nebulizzazione abbinata alla ventilazione.

1°/ Kit di nebulizzazione ad alta pressione

Les stazioni di nebulizzazione/nebulizzatori sono composte/i da canalizzazioni tubolari ad alta pressione semi rigide specifiche per la Nebulizzazione ad Alta Pressione, da una pompa ad alta pressione, da raccordi e accessori idraulici, da bocchette di diffusione. Le linee di diffusione sono alimentate dall'acqua della rete idrica e temporizzate da un cofanetto "TEMPO" adatto (opzionale). Si installano molto facilmente su ogni supporto tramite incastro senza saldatura e rinfrescano le terrazze, i café, i giardini, i pergolati...

1- tagliare il tubo HP con la pinza apposita, 2- inserire il tubo HP in un raccordo immediato, 3- tirare per i versi opposti il raccordo e il tubo: l'insieme è montato !

STAZIONE 8 12 18 24 30 40 60 Filtro a Cartuccia 1 1 1 1 1 1 1 Connessione tubo Filtro/Gruppo HP 1 1 1 1 1 1 1 Gruppo HP Assiale 1L/mn 1L/mn 2L/mn 2L/mn 2L/mn 4L/mn 4L/mn Elettrovalvola HP 3 Vie 1 1 1 1 1 1 1 3m di Tubo di Scarico 1 1 1 1 1 1 1 Bocchetta Ø 0,2 Pastiglia Rubino + Antigoccia + Filtro 8 12 18 24 30 40 60 Manico Porta-Bucchetta Ø8 8 12 18 24 30 40 60 Coda Ø8 2 2 3 3 3 4 4 T Uguale Ø8 1 1 2 3 3 4 4 Tappo Fine della linea 2 2 3 4 4 5 5 Tubo (2) HP Ø8 25m 25m 25m 50m 50m 50m 75m Collarino (2) Isofonico Ø8 16 24 36 48 60 80 120

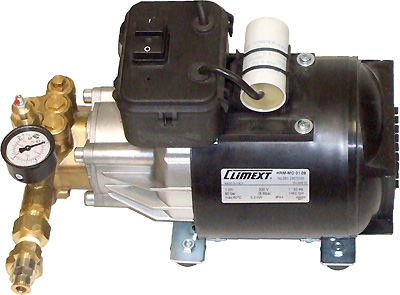

Compressore HP

Tappo fine della linea Bocchetta diam 0,2 + antigoccia Collarini isofonici Gomito diam 8 Tubo di scarico 3m Tubo HP diam 8

Elettrovalvola 3 vie Filtro a cartuccia Collegamento filtro - gruppo HP Manicotto porta bocchetta diam 8 T diam 8

Nebulizzatori : Principio di funzionamento

Presente nel senso di circolazione dell'acqua, il funzionamento dei sistemi di nebulizzazione si compone di 5 fasi principali :
1. Filtrazione dei sedimenti :
Collegata direttamente alla rete idrica, la filtrazione dei sedimenti è assicurata da un filtro a Cartuccia dalla maglia finissima. Questo permette di evitare alle particelle presenti nell'acqua di perturbare il funzionamento del Gruppo ad Alta Pressione o alterare la diffusione delle Bocchette.
2. Messa in pressione :
Il Gruppo di Alta Pressione permette di fornire in uscita una pressione di servizio di 60 Bar. Questa fase è essenziale per ottenere il miglior rendimento dalla Bocchette di Diffusione.
3. Trattamento dei fluidi :
I raccordi specifici della Nebulizzazione sono davvero facili da utilizzare con i Tubi HP in nylon e offrono una perfetta tenuta stagna, come anche i Raccordi Rapidi previsti per i Tubi Morbidi HP.
Queste condutture permettono di veicolare dei liquidi da nebulizzare adattandosi alla maggior parte delle situazioni. Alcune applicazioni richiederanno l'utilizzo di tubi e raccordi in acciaio inox.
4. Sistema antigoccia a 2 livelli :
- al livello dell'Antigoccia stesso : all'arresto, tura il foro di passaggio dell'acqua verso la Bocchetta. All'avvio del sistema, lascia circolare l'acqua verso il foro della Bocchetta.
- al livello dell'Elettrovalvola : l’Elettrovalvola di Scarico azione le Antigocce. All'arresto della diffusione, l'evacuazione della pressione residua si effettua grazie allo scarico.



5. La Diffusione :
E' realizzata da delle bocchette la cui scelta delle caratteristiche avviene in funzione dell'applicazione e del luogo di diffusione.
In alcuni casi, il fenomeno di Nebulizzazione è accompagnato da una ventilazione specifica : il Nebuventilatore.

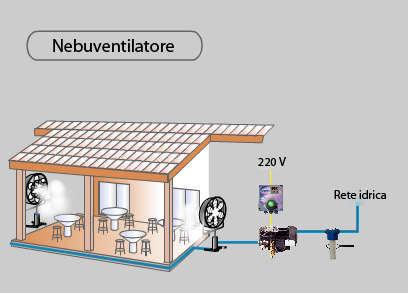

2°/ Nebuventilatori ad alta pressione

Il Nebuventilatore (ventilatore a nebulizzazione) d'acqua ad alta pressione è l'ideale per rinfrescare le terrazze. Si installa molto rapidamente e permette di rinfrescare l'aria in maniera quasi immediata ventilando l'acqua nebulizzata ad alta pressione, senza umidità.
Specifico per terrazze, giardini, luoghi circostanti la piscina, café, bar, ristoranti...

Il nebuventilatore COMPACT con 1 filtro da 5 micron, 1 collegamento idraulico filtro-gruppo, 1 gruppo di alta pressione a 60 bar, 1 valvola elettrica, 1 manometro e 1 regolatore di pressione.

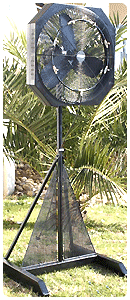

Il nebuventilatore PRO include 6 bocchette di diffusione con stazione comprendente collegamento idraulico, filtro da 5 micron, gruppo HP da 60 bar, elettrovalvola, manometro, regolatore di pressione e cofanetto tempo.
