Serranda per piscina con struttura immersa ROUSSILLON 2

Serranda con asse immerso Roussillon 2
Prezzo consigliato dal fornitore 2017 a partire da :
8419 €
Nostro prezzo a partire da :
6599 €
5799 € IVA inclusa
Promozione fino al 15/11/2017
Ref. 024354
Serranda piano immerso 6X3m motore in fossa asciutta ECA ROUSSILLON 2
Lunghezza massima della vasca : 20 m,

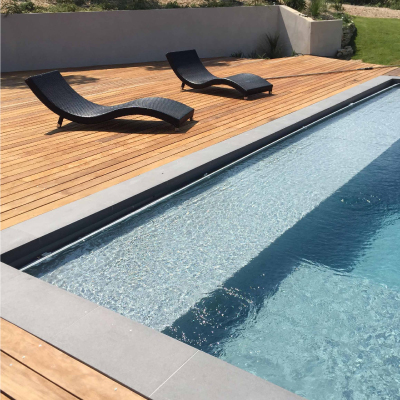

Protezione della piscina con massima discrezione,
Piano a copertura dell'asse funzionante come spiaggia immersa,
Sistema di gestione dei fine corsa e contatto elettrolisi,
Diverse tipologie di meccanica, spiaggia immersa e putrella
Disponibile
Serranda piano immerso 6X3m motore in fossa asciutta ECA ROUSSILLON 2
Ref. 024354
EUR 5799
6599
5799 €
Serranda piano immerso 6x3m motore in asse ECA ROUSSILLON 2
Ref. 024355
EUR 6999
7939
6999 €

La serranda per piscina con struttura immersa Roussillon 2 nel dettaglio

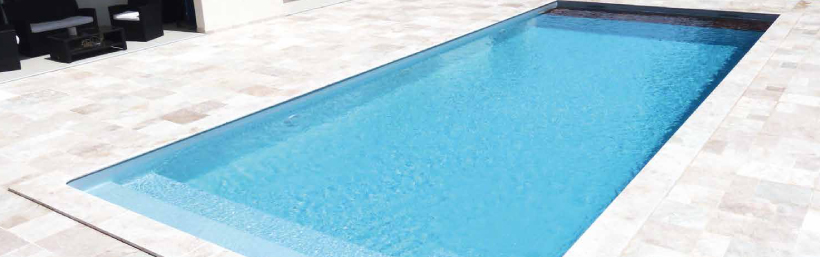

La Copertura a tapparella Roussillon 2 è adatta alle persone che desiderano dotare la propria piscina di un sistema di sicurezza non invasivo e che permetta la conservazione del calore dell'acqua.

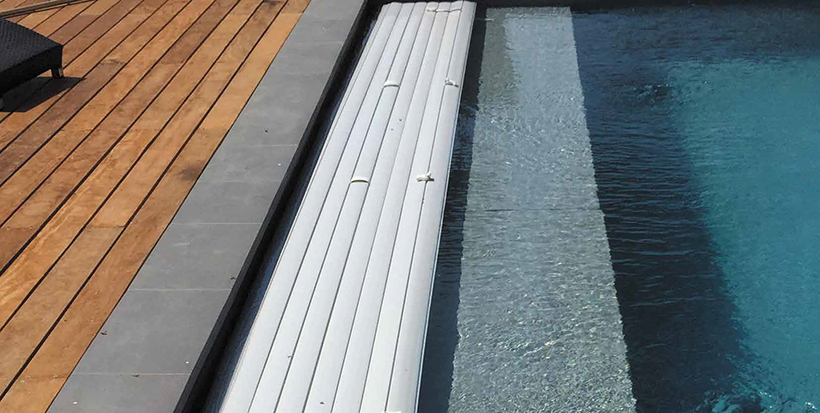

Le tapparelle si arrotolano completamente in un cassone sott'acqua, rivestito da una struttura immersa.

Questa serranda è compatibile con le vasche nuove o in fase di restauro.

5 motivi per scegliere la serranda da piscina con struttura immersa Roussillon 2


- Una volta arrotolate, le tapparelle scompaiono sotto la struttura immersa per permettervi di godere di tutta la piscina.

- La spiaggia immersa sovrastante la struttura che contiene la serranda costituisce uno spazio ludico e di relax, ideale per l'utilizzo in famiglia.

- Quando le tapparelle sono srotolate, l'accesso alla vasca è completamente sicuro e l'ingresso di sporcizie è limitato.

- La serranda da piscina Roussillon 2 limita i fenomeni di evaporazione, evita le dispersioni di calore, mantiene più a lungo l'acqua pulita.

- Grazie a questo dispositivo potete fare a meno di una serranda fuori terra, accessorio solitamente molto ingombrante. La serranda immersa vi permette un accesso facile all'acqua mediante lo scalino creato dalla spiaggia immersa.

Prezzi indicativi Iva inclusa della serranda immersa con motore nell'asse ECA ROUSSILLON 2


Dimensioni della piscina in mPrezzo della serranda ECA ROUSSILLON 2Prezzo promozionale valido fino al 15/11/2017
6 m x 3 m7939 €6999 €
8 m x 4 m8939 €7999 €
10 m x 5 m10449 €9399 €
12 m x 6 m13139 €11819 €
Opzione : Scala ROMANA ritaglio sagomato, diametro <= 3 m+ 480 €430 €

*Prezzi Iva inclusa uscita di fabbrica. La serranda comprende : traversa di parete da 210 mm, meccanica, doghe, putrella in fibra 200X100 mm con rotelle, quadro di fissaggio della putrella sulla parete, piano in legno esotico IPE 700x1000 mm, cinghia di sicurezza da fissare al muro.
Sono possibili altre combinazioni : siamo a vostra disposizione per stabilire un'offerta basata sui vostri criteri.



La scelta della meccanica


Come prima cosa dovete scegliere il sistema meccanico di avvolgimento della serranda : nell'asse o nella fossa asciutta.
La profondità standard di immersione dell'asse è di 55 cm. Per qualsiasi altra configurazione, si applica una griglia tariffaria specifica : non esitate a consultarci.

1. Motore nell'asse


Questa configurazione è destinata sia alle piscine in costruzione sia alle piscine in fase di rinnovo.
La sua installazione è semplice dato che non richiede opere edili.

Lunghezza interna della vasca compresa la fossa di avvolgimento : tra 3 e 20 m.
Massima larghezza interna della vasca : 8 m.

Per fissare l'asse si avvolgimento, disponete di due opzioni :

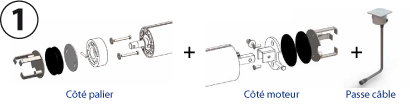

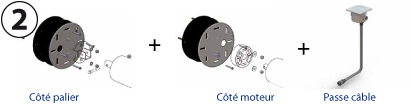

1. Con 2 presigillature :

Giunti + viti + passaggio del cavo



2. Senza presigillature :

2 piastre di fissaggio da avvitare alla parete + viti + passaggio del cavo



2. Motore nella fossa asciutta


Questa configurazione è destinata principalmente alle piscine in fase di costruzione.
Il motore movimenta l'asse attraverso una traversa di parete. In questa maniera il motore si trova in un locale asciutto, posto a lato della piscina.
Questa installazione presenta il vantaggio di offrire un accesso facile e sicuro al motore per qualsiasi operazione di manutenzione.

Lunghezza interna della vasca compresa la fossa : tra 4 e 20 m.
Massima larghezza interna della vasca : 11 m

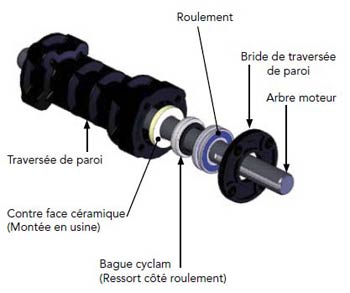

Montaggio di un passante a muro

La scelta della putrella


In secondo luogo, dovete scegliere il tipo di putrella che sosterrà la struttura di contenimento.

1. Putrella in fibra


Putrella in fibra
Il vantaggio : niente supporto anti-flessione fino a 8 m.

MaterialePoliestere rinforzato in fibra di vetro (PRV) con superficie esterna rivestita di membrana plastica termo-placcata grigia (RAL 730)
Lunghezza massima11 m per un motore nella fossa asciutta, e 8 m per un motore nell'asse
Altezza x larghezza200 x 100 mm
Strutture protettive compatibiliLegno esotico, PVC a piastrelle / drappeggiato

Calcolare il numero di supporti anti-flessione

Larghezza interna della vascaNumero di putrelleNumero di supporti anti-flessione
Larghezza inferiore o uguale a 8 m10
Larghezza compresa tra 8 e 11 m11

2. Putrella in inox



Il vantaggio : l'estetica

MaterialeInox lucido AISI 316L
Lunghezza massima11 m per un motore in fossa asciutta, e 8 m per un motore nell'asse
Altezza x larghezza100 x 100 mm
Strutture protettive compatibiliPVC a piastrelle / drappeggiato, inox

Calcolare il numero di supporti anti-flessione
Larghezza interna della vascaNumero di putrelleNumero di supporti anti-flessione
Larghezza inferiore o uguale 5.5 m10
Larghezza compresa tra 5.5 m e 7 m11
Larghezza compresa tra 7 m e 8 m12
Larghezza compresa tra 8 m e 11 m23

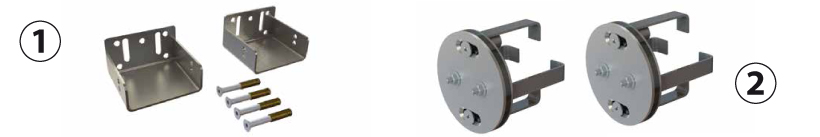

Il sistema di fissaggio


I due tipi di putrella dispongono dello stesso sistema di fissaggio.

1. di serie consegnato con la putrella : cofanetti in inox 316L da fissare direttamente alla parete (2 fissaggi murali + viti + giunture)
2. in opzione : 2 incassi per fissaggio del cofanetto di putrella



Le rotelle


I due tipi di putrella sono forniti con rotelle di guida delle doghe della serranda.

Rotelle per putrelle

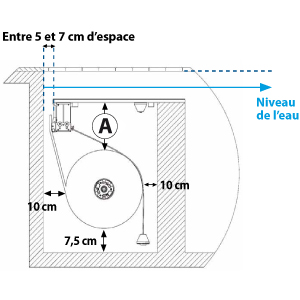

Le norme di sicurezza


Prima di iniziare i lavori, dovete considerare le norme di sicurezza e quindi le dimensioni minime da rispettare.

Sullo schema sovrastante : la distanza A in cm deve essere :

Per una putrella in fibra :
- 25.5 cm se la larghezza interna della vasca è inferiore o uguale a 8 m.

- 30.5 cm se la larghezza interna della vasca è superiore a 8 m.

Per una putrella in inox :
- 5.5 cm se la larghezza interna della vasca è inferiore o uguale a 5.5 m.

- 20.5 cm se la larghezza interna della vasca è superiore a 5.5 m.

La scelta del piano di protezione


Per una spiaggia immersa, disponete di una triplice scelta di piano di protezione.

1. Piano in legno esotico


Questo materiale è concepito per evitare il galleggiamento, e per questa ragione è zavorrato. Un gancio è fissato sotto ogni doga e si inserisce nella scanalatura della trave al momento del montaggio.



Spessore : 28 mm
Dimensioni : 700, 950 mm e su misura (prezzo al m2)
Piastre larghe 500 mm

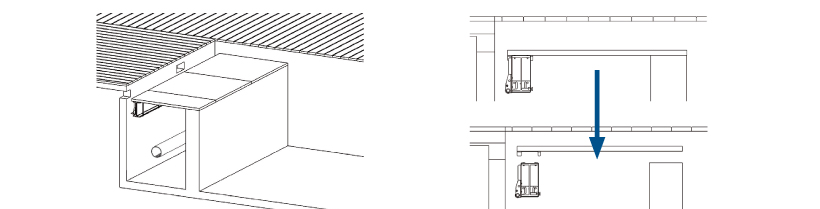

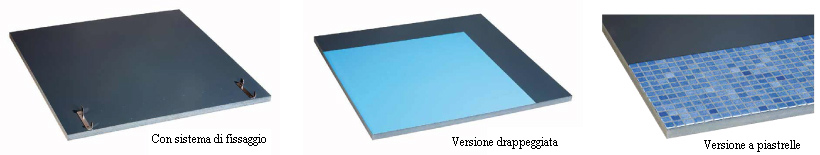

2. Piani in PVC a piastrelle / drappeggiato di PVC armato



Spessore : 30 mm
Dimensioni : 2000 mm, 1000 mm e su misura (prezzo al m2)
Piastre larghe 995 mm
Fissaggio alle putrelle in inox e fibra

Il piano di protezione è consegnato con gli arresti non montati. Una volta montato, si incastra alla putrella in inox o fibra.

I nostri consigli

- Se decidete di mettere delle piastrelle, si raccomanda di metterne di tipo antiscivolo specifiche per piscina. Devono essere posate con colla e sigillatura epossidica (non inclusa). Le superfici piastrellate devono essere smerigliate per garantire la tenuta delle piastrelle.
- Se decidete di drappeggiare, si consiglia di utilizzare della membrana armata da 150/100esimi antiscivolo. La membrana può essere fissata mediante saldatura o incollata direttamente sulla superficie del piano di rivestimento.

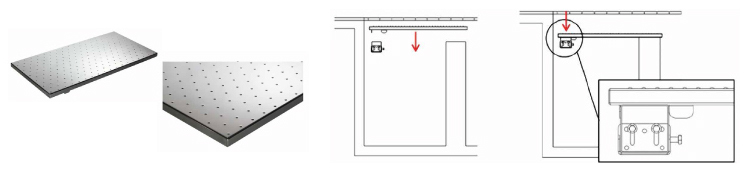

3. Piani in inox


In inox AISI 316L lucidato a specchio (superficie anti-scivolo grado A-Norma DIN 51097).
Spessore : 35 mm
Profondità max : 1200 mm
Dimensioni : su misura
Fissaggio solamente con putrelle in inox.


Badate a verificare correttamente il diametro di avvolgimento della bobina prima di scegliere la taglia del vostro piano di protezione.



La tapparella e le doghe

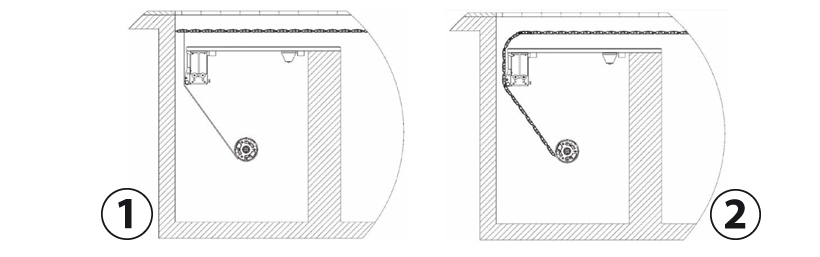

La lunghezza della tapparella



Vi sono proposte due soluzioni :



1. La lunghezza della tapparella è uguale alla lunghezza totale della piscina. Un sistema di sicurezza dovrà obbligatoriamente essere installato sul lato dell'asse e sul lato della scala (opposto all'asse).
2. La lunghezza della tapparella deve essere uguale alla lunghezza totale della piscina + la distanza tra il livello dell'acqua e l'asse. Dovrà obbligatoriamente essere installato un sistema di sicurezza.
- lato asse se il livello d'acqua è a più di 20 cm dal piano
- lato scala (opposto all'asse)

Dettagli delle doghe della serranda


Le doghe della serranda ECA Roussillon 2 sono conformi alle esigenze di resistenza della norma NF P90-308.

Ogni tapparella è composta da 3 compartimenti. Ogni compartimento contiene dell'aria. L'aria assicura la galleggiabilità della tapparella e limita la dispersione di calore dell'acqua.

A ogni estremità della tapparella, dei tappi saldati ne assicurano l'impermeabilità. Delle alette da 20mm assicurano la finitura della doga. Queste alette possono essere sostituite da alette di taglia differente.

DoghePVC trattate anti macchie e anti UV
Larghezza delle doghe71 mm
Spessore delle doghe17 mm
Composizione delle dogheStabilizzate al Calcio / zinco, per evitare le macchie
ColoriBianco, Sabbia, Blu o Grigio
Scala opzionaleConsultateci
Colori disponibili delle doghe


Dettagli delle alette
Alette di finitura
Dettaglio del ritaglio
Finitura sagomata
Rotella della serranda
Rotelle guida

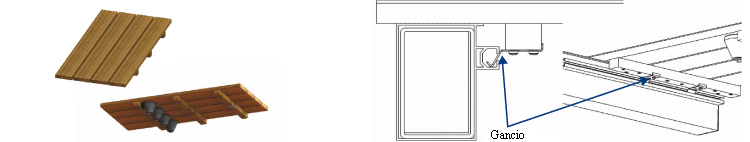

L'assemblaggio del piano


Per incastrare una tapparella nell'altra, iniziate a inserire in gancio inferiore della parte maschio della doga di destra nella scanalatura femmina della doga di sinistra (fig.1).

- Riprodurre il movimento di oscillazione fino all'incastro completo della doga (fig.2).

- Fissare la prima unità della doga dotata di cinghie di avvolgimente mediante dei morsetti. Ripartire in maniera omogenea lo scarto laterale del piano (fig.3).
Incastro delle tapparelle

I ritagli della scala


Quando la serranda ECA Roussillon 2 è posizionata sul lato largo della vasca, può adattarsi a scale di forma diversa : rettangolare (1), trapezoidale (2), romana (3), semi-circolare (4) o forma libera (5) (successivamente a uno studio da parte nostra).

Ritaglio scala

Per i vostri ritagli scala vi sono proposte due finiture : la finitura a squadra (a) e la finitura sagomata (b).

La forma squadrata è la più semplice. La finitura sagomata permette di adattarsi meglio alla forma della vasca, pertanto questa soluzione è la più estetica.

I ritagli delle scale sono opzionali : li proponiamo su preventivo.

Sistema di sicurezza


La copertura ECA Roussillon 2 è dotata di un dispositivo anti-sollevamento conforme alla norma NFP 90-308.

Vi proponiamo 3 sistemi di sicurezza a scelta :

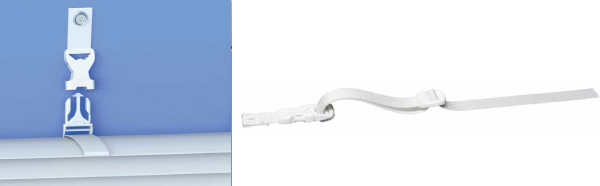

1. Incluso con la serranda : sistema ad anello con cinghia in tessuto


Questo sistema è facile da installare e si fissa alla parete o sotto il bordo della piscina.
Colore della cinghia : bianca.

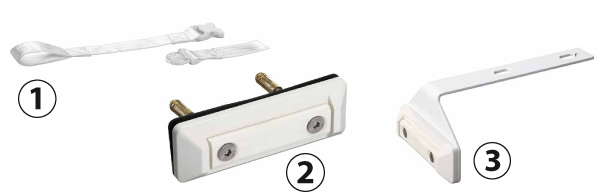

2. In opzione : sistema in ABS


Potete scegliere questo sistema di sicurezza che si fissa alla parete o sotto il bordo, consegnato con una cinghia in ABS.


1. Cinghia di sicurezza in ABS
2. Sistema di sicurezza da agganciare alla parete
3. Sistema di sicurezza da agganciare sotto il bordo

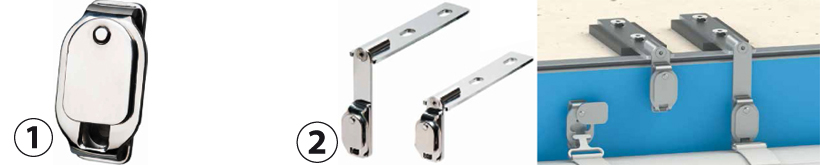

3. In opzione : sistema in inox


Sistema di fissaggio ultra-resistente, estetico e discreto.
Facile da installare e manipolare.


1. Sistema di sicurezza da fissare alla parete
2. Sistema di sicurezza da fissare sotto il bordo con 2 altezze possibili : 2 bacchette incluse (1 lunga, 1 corta).

Utilizzo :
Per agganciare la cinghia : far ruotare il coperchio di protezione e inserire il T.
Per levare la cinghia : far ruotare il T per toglierlo, poi rimettere il coperchio di protezione.

Colore della cinghia in ABS abbinata alle doghe della vostra serranda
Colore blu
Blu
Colore grigio
Grigio
Colore sabbia
Sabbia
Colore bianco
Bianco

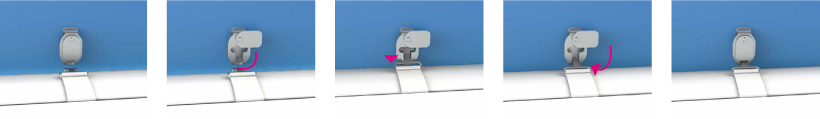

Apertura sicura


Sistema di apertura

Attenzione : sistema di aggancio incompatibile con il trattamento a sale.

Di quanti ganci di sicurezza c'è bisogno ?


La lunghezza della tapparella è uguale alla lunghezza totale della piscina.

(corrisponde allo schema 1. nella parte lunghezza della tapparella)

.Lato asseLato scala (opposto all'asse)
Sistema di sicurezza OBBLIGATORIO


La lunghezza della tapparella è uguale alla lunghezza totale della piscina + la distanza tra il livello d'acqua e l'asse.

(corrisponde allo schema 2. nella parte lunghezza della tapparella)

.Lato asseLato scala (opposto all'asse)
Sistema di sicurezza OBBLIGATORIOno se il livello d'acqua è sopra al piano di rivestimento di <= 20 cm
Sistema di sicurezza OBBLIGATORIOsì se il livello d'acqua è sopra al piano di rivestimento di > 20 cm

Barriera di separazione


La fossa tecnica è obbligatoria per evitare qualsiasi accesso al rullo della serranda immersa. Le pareti devono essere verticali e parallele con angoli a 90°. La larghezza della fossa tecnica deve garantire lo spazio necessario alla rotazione del rullo, mentre la sua profondità deve permettere l'installazione e lo spostamento dei contrappesi.

Esistono due tipi di fossati :
- la fossa in cemento realizzata al momento della costruzione della piscina (schema 1),
- la barriera di separazione in PVC (schema 2).

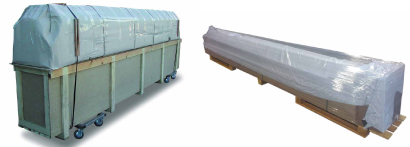

Imballaggio e trasporto


Imballaggio della serranda
Organizzare un numero di persone sufficienti per lo scarico della merce, e un mezzo di manutenzione adatto al sollevamento dei carichi.

Consegna in un imballaggio di cartone se la piscina è larga meno di 4.10 m.
Altrimenti la merce sarà consegnata in un imballaggio di legno.

Tutta la merce consegnata deve essere controllata in presenza del trasportatore.

Garanzia

5 anni su Motore + Cofano (eccetto manodopera)
3 anni sulla galleggiabilità e la tenuta stagna delle doghe

Spese di spedizione su preventivo

Foto non contrattuali
