Piscina OnLine>> Coperture per piscina Serrande automatiche e manuali per piscina Serranda ECA ROUSSILLON modello immerso con motore a livello d'acqua

Serranda ECA ROUSSILLON modello immerso con motore a livello d'acqua

Serranda ECA ROUSSILLON modello immerso con motore a livello d'acqua
Prezzo consigliato dal fornitore 2017 a partire da :
7573 €
Nostro prezzo a partire da :
7573 € IVA inclusa
Ref. 009479

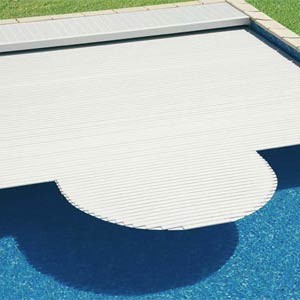

Serranda immersa con motore al livello dell'acqua ECA ROUSSILLON
  • Conforme alla norma NF Norma Francese P 90-308
Disponibile
Serranda immersa con motore al livello dell'acqua ECA ROUSSILLON
Ref. 009479
EUR 7573
7573 €
Serranda immersa solare con motore al livello dell'acqua ECA ROUSSILLON
Ref. 009480
EUR 8157
8157 €

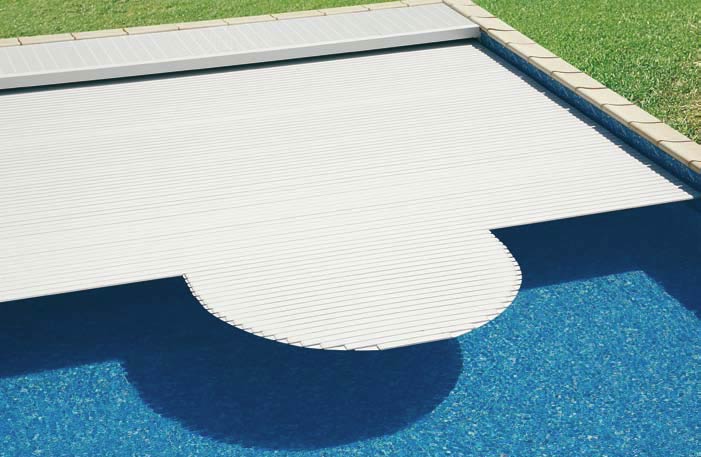

La copertura automatica immersa Eca Roussillon con motore a livello dell'acqua è appositamente progettata per piscine in costruzione o già esistenti di larghezza massima di 6 m.
Il motore della bobina è situato sopra il livello dell'acqua e sotto la griglia.

Dimensioni della piscina in m versione standard IVA incl.version Solare IVA incl.
7m x 3,5m 7510 € 8090 €
8m x 4 m 7790 € 8370 €
10m x 5 m 9000 € 9600 €
12m x 6 m 11050 € 11620 €
Optional : Ritaglio per scala tipo ROMANA+ 350 €+ 350 €

*** I prezzi delle serrande ECA ROUSSILLON con doghe bianche modello standard.
Colori disponibili : Bianco, Sabbia, Blu, Grigio.

Altri modelli sono possibili, siamo a sua disposizione per preparare un preventivo secondo i suoi desideri. .

Il prezzo della serranda comprende :
- Il rullo di avvolgimento immerso ROUSSILLON a livello dell'acqua,
- La serranda bianca,
- Sistema di sicurezza (Cinghia ABS da fissare sulla parete),
- La putrella bianca più spazi laterali ,
- La griglia in alluminio bianco 700 millimetri,
- La Parete di divisione bianca 900 millimetri (per il vano di avvolgimento serranda fino a un 1,17 m di profondità),
- I Supporti della parete divisoria in bianco da fissare alla putrella,
- L'imballaggio.
Questa tariffa non comprende il taglio eventuale per la scala (opzionale) né il trasporto (contattarci).

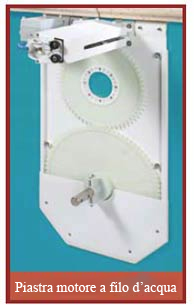

Piastra del motore a filo acqua

Serranda immersa ECA ROUSSILLON con motore a livello d'acqua

(Standard o solare)
Dimensioni massime 6 x 12 metri + scala
Fine corsa regolabile
Manutenzione più veloce e semplice, fine corsa facilmente regolabile.
Facilità di installazione sia per piscina già esistente che per una piscina in costruzione.

Il motore della copertura automatica sommersa è situato Il motore della copertura automatica sommersa è situato nel vano che contiene l'asse di avvolgimento ma non è in contatto con l'acqua Il motore della copertura automatica sommersa è situato nel vano che contiene l'asse di avvolgimento ma non è in contatto con l'acqua.
L'accesso del motore è semplificato.
La zona sommersa che contiene la bobina di avvolgimento puó essere separata da un muro divisorio costruito al momento della costruzione o con un muro in PVC.


Serranda immersa ECA ROUSSILLON griglia in alluminio bianco

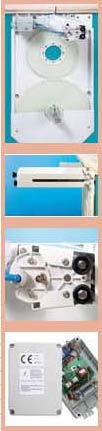

Componenti del kit della serranda Roussillon con motore a livello dell'acqua


1 motore dotato di un sistema di fine corsa regolabile ,
• Un insieme di supporti rimovibili da fissare al livello dell’acqua,
1 asse di avvolgimento della serranda,
1 interruttore situabile a distanza (con vista sulla piscina) àdi tipo a 3 posizioni (rispetta norma francese NFP 90-308),
1 scatola di alimentazione elettrica.

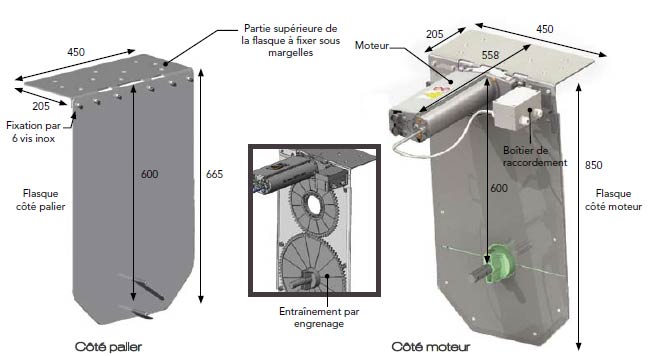

Montaggio dei supporti dell’asse lato motore e lato bordo

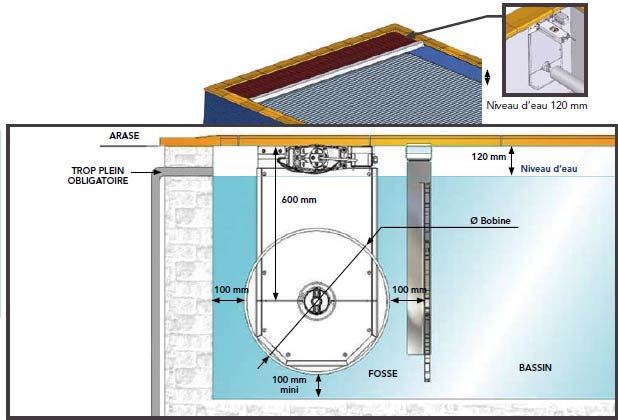

Diametro d'avvolgimento della bobina




Putrella e cofanetti


La serranda è consegnata con una putrella in alluminio laccato. Sono disponibili due sezioni : L100 x H70mm (1) o L100 x H100mm (2).

La putrella è disponibile di colore Bianco, Sabbia o Grigio.

E consegnata con 2 cofanetti. Esistono 4 tipi di cofanetti per rispondere ai vostri diversi bisogni :

- Cofanetti per profilo di liner orizzontale (costruzione)
- Cofanetti per profilo di liner verticale (rinnovo)
- Cofanetti regolabili con supporto
- Cofanetti da fissare sulla parete



Parete divisoria bianca 900mm : inclusa


Partizione di separazione
> 3 misure standard
• Parete di 900 mm
• Parete di 1200 mm
• Parete di 1500 mm

> 2 colori
• Bianco
• Sabbia (opzionale)
• Grigio (opzionale)

> La parete divisoria è costituita da pannelli di PVC d'altezza 310 mm e spessore 24 mm. Il pannello di PVC è rinforzato con una barra inox.
> La parete è maintenuta da supporti da fissare sulla parete o sotto i piccoli vani lateral della putrella.

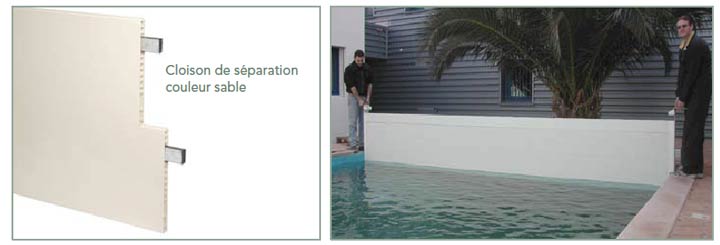

Serranda roussillon montaggio solare parete divisoria beige

Supporti della parete divisoria bianchi da fissare sotto i piccoli vani lateral della putrella


> 2 tipi di supporti
• Supporti da fissare sotto i vani laterali della putrella
• Supporti da fissare sulla parete (optional)

> 2 colori
• Bianco
• Beige



Supporti della parete divisoria
Supporti parete divisoria
Supporti della parete divisoria da fissare sulla parete
Supporto parete putrella
Supporti della parete divisoria da fissare sotto i vani lateral della putrella


Il graticolato


Il graticolato protegge la parte meccanica della copertura e ne migliora l'estetica.

3 finiture :
- Alluminio doppio verso (1) Bianco, Sabbia o Grigio, spessore 23mm
- Legno composite (2) colore legno o colore grigio, spessore 23mm (opzione)
- Legno IPE (3) spessore 23mm (opzione)

2 larghezze standard :
- 700mm x 1000mm
- 950mm x 1000mm

E' anche possibile fabbricare i graticolati su misura per la finitura in Legno IPE e Alluminio.

Per le piscine con partizione di separazione in PVC, il graticolato da installare sarà di 700mm, mentre per le vasche con il muro di separazione bisognerà utilizzare un coperchio da 950mm.

Il graticolato poggia da una parte sulla putrella e dall'altra parte sul muro alla base se i bordi rientrano di almeno 50 mm, o su una squadra fissata in precedenza sulla parete.

I graticolati in alluminio sono composti di doghe larghe 125 mm. Vi ricordiamo che non è possibile tagliare queste doghe per ridurne la larghezza (prevedere un ritaglio dei bordi).
Scelta del graticolato


Dettagli delle doghe della serranda


Le doghe della serranda ECA Roussillon con motore nel pozzetto asciutto sono conformi alle esigenze di resistenza della norma NF P90-308.

Ogni tapparella è composta da 3 compartimenti. Ogni compartimento contiene dell'aria. L'aria assicura la galleggiabilità della tapparella e limita la dispersione di calore dell'acqua.

A ogni estremità della tapparella, dei tappi saldati ne assicurano l'impermeabilità. Delle alette da 20mm assicurano la finitura della doga. Queste alette possono essere sostituite da alette di taglia differente.

Doghe
PVC trattate anti macchie e anti UV
Larghezza delle doghe
71 mm
Spessore delle doghe
17 mm
Composizione delle doghe
Stabilizzate al Calcio / zinco, per evitare le macchie
Colori
Bianco, Sabbia, Blu o Grigio
Scala opzionale
Consultateci
Colori disponibili delle doghe


Dettagli delle alette
Alette di finitura
Dettaglio del ritaglio
Finitura sagomata
Rotella della serranda
Rotelle guida


L'assemblaggio del piano


Per incastrare una doga nell'altra, iniziate a inserire in gancio inferiore della parte maschio della doga di destra nella scanalatura femmina della doga di sinistra (fig.1).

- Riprodurre il movimento di oscillazione fino all'incastro completo della doga (fig.2).

- Fissare la prima unità della doga dotata di cinghie di avvolgimente mediante dei morsetti. Ripartire in maniera omogenea lo scarto laterale del piano (fig.3).
Incastro delle tapparelle


I ritagli della scala


Quando la serranda ECA Roussillon è posizionata sul lato largo della vasca, può adattarsi a scale di forma diversa : rettangolare (1), trapezoidale (2), romana (3), semi-circolare (4) o forma libera (5) (successivamente a uno studio da parte nostra).
Ritaglio scala

Per i vostri ritagli scala vi sono proposte due finiture : la finitura a squadra (a) e la finitura sagomata (b).

La finitura squadrata è la più semplice. La finitura sagomata permette di adattarsi meglio alla forma della vasca, pertanto questa soluzione è la più estetica.

I ritagli delle scale sono opzionali : li proponiamo su preventivo.

Sistema di sicurezza


La copertura ECA Roussillon è dotata di un dispositivo anti-sollevamento conforme alla norma NFP 90-308.

Il numero di dispositivi dipende dalla larghezza della vasca : ne servono almeno 2 per parete.

Flange ABS + Cinghie + Supporti in inox da fissare sotto i bordi (a) opzionali

Flange ABS + Cinghie + Supporti da fissare sulla parete (b)



Imballaggio e trasporto della serranda per piscina


Trasporto della serranda
Organizzare almeno 2 persone per lo scarico e i mezzi di manutenzioni adatti per sollevare i carichi.

La merce consegnata deve essere verificata in presenza del trasportatore.

Garanzia

4 anni Motore + Box (esclusa manodopera)
3 anni per la galleggiabilità e la tenuta stagna della serranda

Spese di spedizione su preventivo

Foto non contrattuali
Prezzo Iva Inclusa
